| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
4 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Технология подключения |
2-проводной |
| Время перехода |
10…5000 ms (настраиваемый , по умолчанию: 310 ms) |
| разрешение |
16 Bit (включая знак) |
| Типы датчиков |
Термопары типа K , J , L , E , T , N , U , B , R , S , C (по умолчанию: тип K) |
| Диапазон измерения |
зависит от типа датчика; тип предустановки K: -270…+1370 °C , измерение напряжения: ±30…±75 мВ , другие типы и подробности см. в документации |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребляемая мощность из США |
30 мА |
| Подключение источника питания |
Блок питания: 1 разъем M8 , 4-контактный; Переадресация: 1 разъем M8 , 4-контактный |
| Особые свойства |
Встроен контроль предельных значений , цифровые фильтры и линеаризация характеристической кривой. |
| Масса |
ок. 300 g |
| Рабочая температура |
-25…+70 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx |

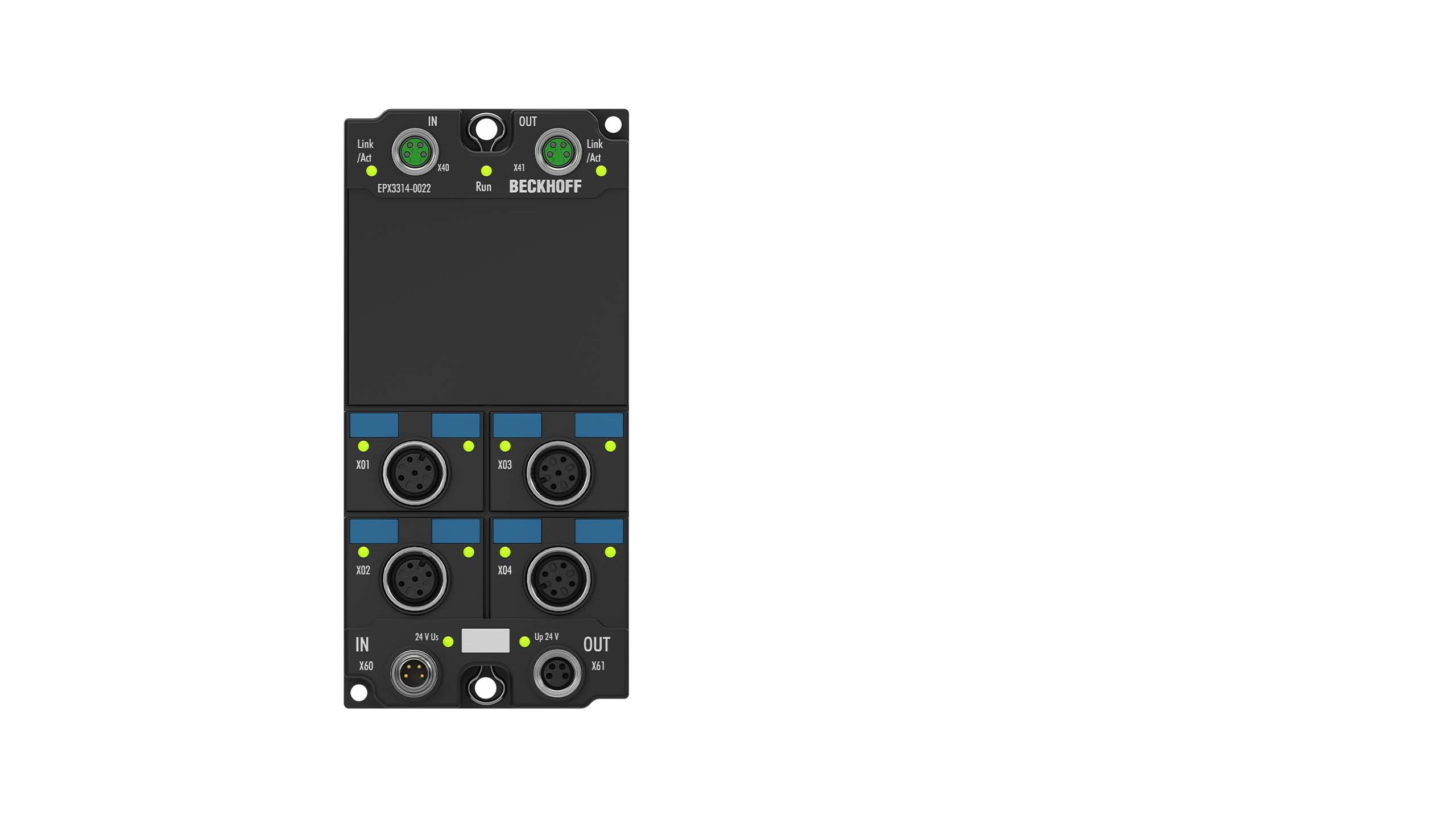

EPX3314-0022
Блок EtherCAT EPX3314-0022 позволяет напрямую подключать термопары из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Схема EPX3314-0022 может управлять датчиками по 2-проводной технологии. Линеаризация происходит во всем свободно выбираемом диапазоне температур. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая осуществляется путем измерения температуры с помощью Pt1000 в соединительных разъемах. С помощью EPX3314-0022 также возможно измерение напряжения в диапазоне мВ.
