| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
4 (несимметричный) |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Технология подключения |
2-проводной |
| Ток сигнала |
4…20 мА |
| Время перехода |
тип. 1 ms |
| разрешение |
16 Bit (включая знак) |
| Внутреннее сопротивление |
обычно 250 Ом |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Входной фильтр частоты среза |
16 Hz |
| Номинальное напряжение |
24 V DC |
| Распределенные часы |
Да |
| Входной фильтр |
настраиваемый |
| спецификация |
ЖЕСТКИЙ (версия 7) |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребляемая мощность из США |
50 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Особые свойства |
Стандартное и компактное изображение процесса , активируемый КИХ/БИХ-фильтр , контроль пределов , NE43 NAMUR |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+70 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II 3(1)D Ex tc [ia Da] IIIC T135 °C Dc I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc Ex tc [ia Da] IIIC T135 °C Dc [Ex ia Ma] I |

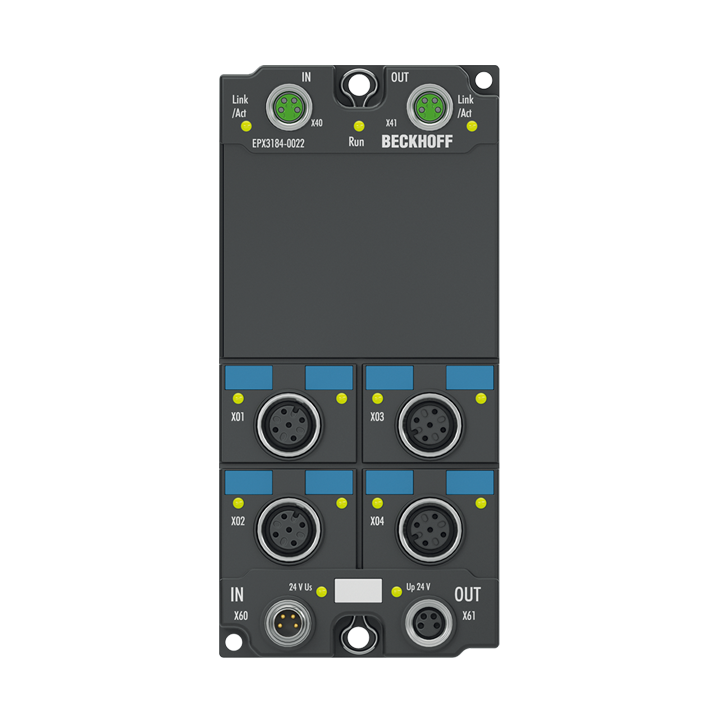

EPX3184-0022
Блок EtherCAT EPX3184-0022 позволяет напрямую подключать искробезопасные полевые устройства с поддержкой HART из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. Поле EtherCAT отображает состояние связи HART с помощью светодиодов и сигнализирует о любых ошибках связи.
Протокол HART (выносной адресный датчик шоссе) обеспечивает двустороннюю связь посредством передачи цифровых данных по аналоговой проводке 4–20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными посредством наложенного цифрового сигнала.
Связь HART также может использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств непосредственно в проектирование TwinCAT. Это означает, что конфигурация и диагностика полевых устройств уже доступны в среде разработки. Поскольку концепция FDT поддерживает только 32 Bit, ее нельзя использовать в оболочке 64 Bit TwinCAT XAE.
Похожие товары

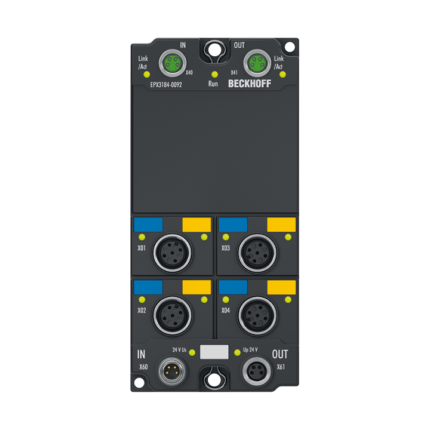

EPX3184-0092
