| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
NAMUR (IEC 60947-5-6) |
| Количество входов |
8 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Технология подключения |
2-проводной |
| Напряжение холостого хода |
тип. 8 , 2 V DC |
| Ток сигнала «0» |
≤1 , 2 мА |
| Ток сигнала «1» |
≥ 2 , 1 мА |
| Гистерезис переключения |
тип. 300 мкА |
| Ток короткого замыкания |
обычно 7 мА |
| Обнаружение ошибок |
I ≤ 200 мкА (обрыв линии) , I ≥ 6 , 3 мА (короткое замыкание) |
| Макс. частота переключения |
1 kHz |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребляемая мощность из США |
50 мА |
| Особые свойства |
Параметризация для каждого канала: NAMUR NO/NC , беспотенциальные контакты NO/NC. |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+70 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II 3(1)D Ex tc [ia Da] IIIC T135 °C Dc I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc Ex tc [ia Da] IIIC T135 °C Dc [Ex ia Ma] I |

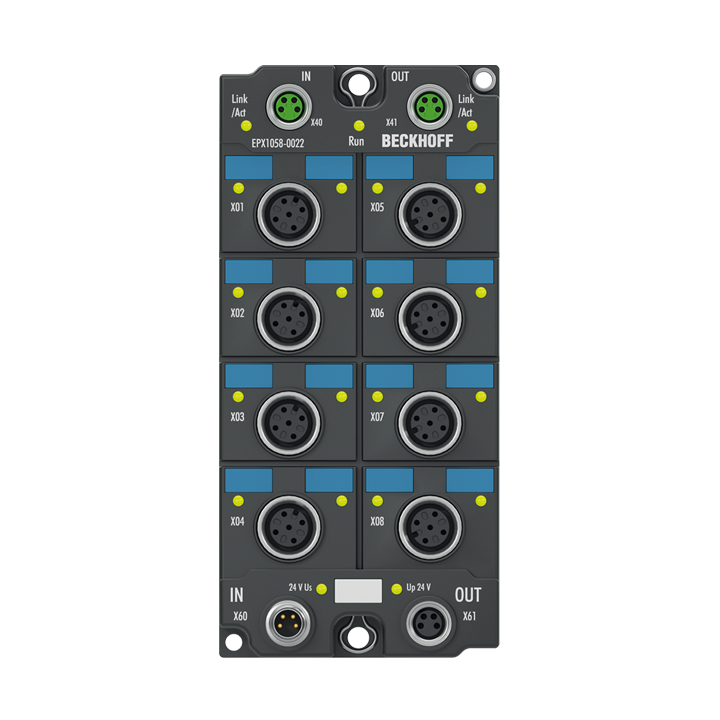

EPX1058-0022
Блок EtherCAT EPX1058-0022 позволяет напрямую подключать искробезопасные полевые устройства NAMUR из потенциально взрывоопасных зон в зонах 0/20 и 1/21 и регистрировать их сигналы в соответствии со стандартом IEC 60947-5-6. На датчики подается напряжение 8,2 V, и они выдают токовый сигнал, который можно диагностировать. Таким образом, помимо статуса переключения, также определяется обрыв кабеля или короткое замыкание. Светодиоды отображают сигнал или любые состояния ошибки.
В программном обеспечении для каждого канала можно выбрать, подключен ли датчик положительного или отрицательного переключения. Это означает, что как открыватели, так и доводчики NAMUR могут быть интегрированы в систему управления без каких-либо изменений. Кроме того, красные светодиоды ошибок можно отключить, чтобы можно было подключить беспотенциальные контакты без отображения ошибки.
