| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество выходов |
1 шаговый двигатель , 1 цифровой выход 24 В постоянного тока |
| Количество входов |
2 цифровых входа , система энкодера (энкодер 24 В пост. тока) |
| Технология подключения |
Розетка M12 , 5-контактная , кодировка А |
| Тип нагрузки |
2-фазный шаговый двигатель (униполярный/биполярный) |
| Номинальное напряжение |
8…48 V DC |
| Выходной ток |
2 x 3 , 5 A , 2 x 5 А пикового тока (устойчивость к перегрузке и короткому замыканию) |
| Распределенные часы |
Да |
| Частота каденса |
настраивается до 8000 полных шагов/с |
| Схема шага |
256-кратный микрошаг |
| Частота регулятора тока |
динамичный |
| Диагностический светодиод |
Строка ошибок A и B , потеря шага/остановка , питание , включение |
| разрешение |
ок. 5000 позиций (на один оборот , в зависимости от типа двигателя и энкодера) |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
обычно 100 мА |
| Особые свойства |
для высокоскоростных применений , управление маршрутом , вход энкодера , отображение нагрузки , питание двигателя через разъем |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE |

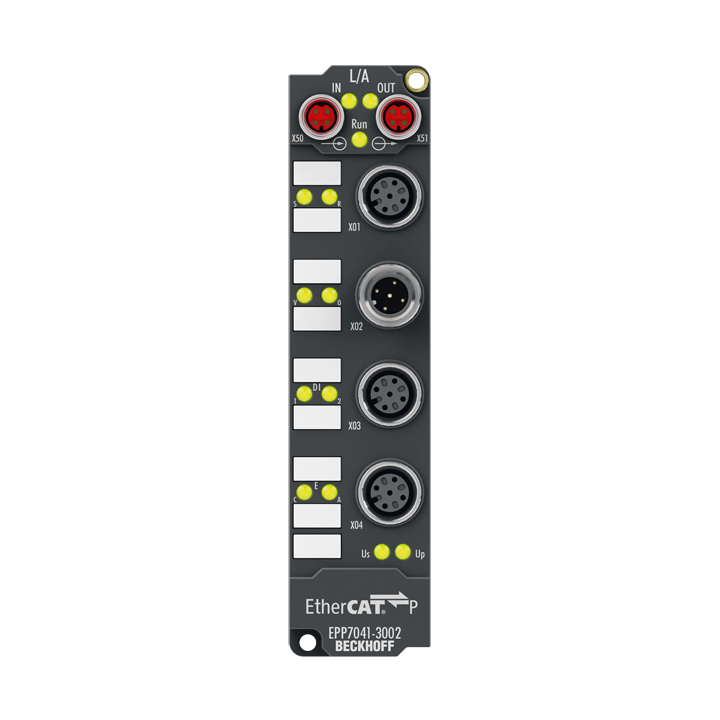

EPP7041-3002
Коробка EtherCAT P EPP7041-3002 предназначена для прямого подключения различных шаговых двигателей. Выходные каскады ШИМ для двух катушек двигателя охватывают широкий диапазон напряжений и токов. С помощью некоторых параметров EPP7041-3002 можно адаптировать к двигателю и применению. Особенно тихую и точную работу двигателя обеспечивает 256-кратный микрошаг. Подключив инкрементальный энкодер, можно создать простую сервоось. Два цифровых входа и цифровой выход 0,5 А позволяют подключать концевые выключатели и тормоза двигателя.
Конструкция аппаратного и программного обеспечения делает модуль шагового двигателя особенно подходящим для применений, в которых двигатель может работать неравномерно из-за собственных резонансов двигателя и движущейся массы.
