| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
Розетка M8 , P-кодировка , экранированная |
| Стоимость трансфера |
4 , 8 кбод , 38 , 4 кбод и 230 , 4 кбод |
| Количество входов |
8 дополнительных цифровых входов (каждый на контакте 2) |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Версия спецификации |
IO-Link V1.1 , класс А |
| IO-Link интерфейсов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| IO-Link питание датчика L+ |
24 V DC , 1 , 4 A на порт , ∑ 3 , 0 A на 8 портов |
| IO-Link Дополнительная мощность P24 |
– |
| Потребляемая мощность из США |
тип. 100 мА + нагрузка |
| Возможное разделение |
500 V |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

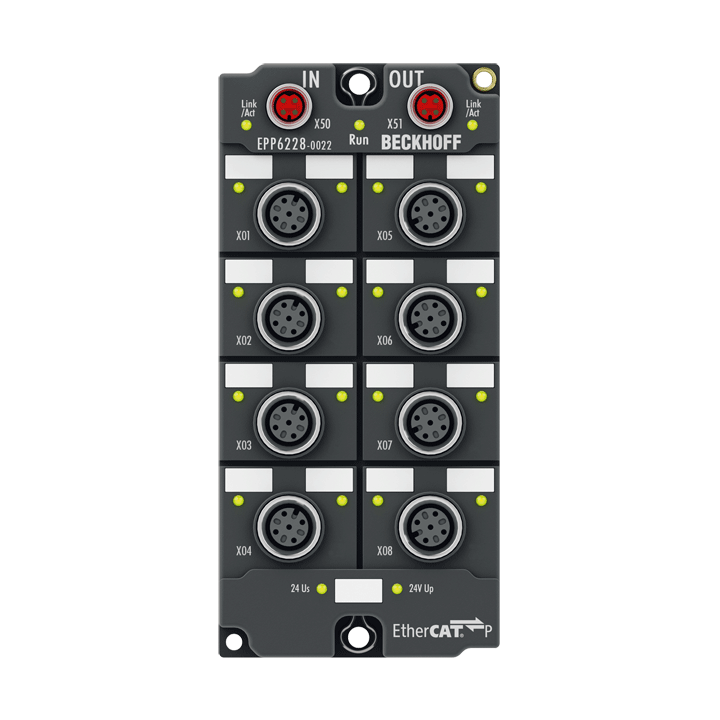

EPP6228-0022
Модуль IO-Link EPP6228 позволяет подключать до восьми участников IO-Link, так называемых устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Соединение между модулем и участником представляет собой соединение «точка-точка». Ящик EtherCAT P параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link можно параметрировать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link. В дополнение к каналам IO-Link, EPP6228 имеет восемь цифровых входов на контакте 2 соответствующего разъема M12.
В стандартной настройке восемь каналов IO-Link EPP6228-0022 работают как 8-канальный модуль ввода 24 V DC, который при необходимости осуществляет связь с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Каждый порт IO-Link также можно использовать как чистый вход или выход.
