| Статус продукта |
Серийная поставка |
|---|---|
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Стоимость трансфера |
4 , 8 кбод , 38 , 4 кбод и 230 , 4 кбод |
| Версия спецификации |
IO-Link V1.1 , класс А |
| IO-Link интерфейсов |
4 |
| IO-Link питание датчика L+ |
24 V DC , 1 , 4 A на порт , ∑ 3 A |
| IO-Link Дополнительная мощность P24 |
– |
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Технология подключения |
Розетка M12 , 5-контактная , кодировка А |
| Количество входов |
4 цифровых входа |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Потребляемая мощность из США |
обычно 100 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

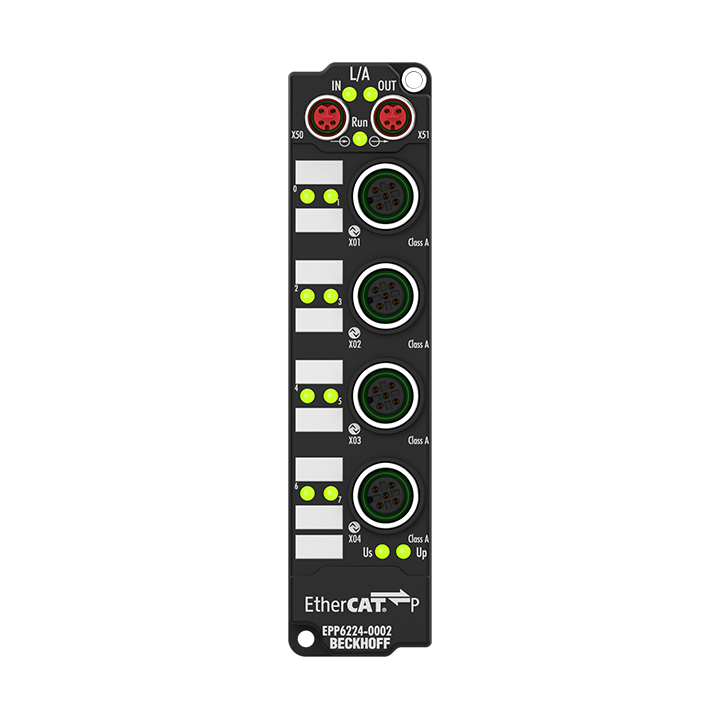

EPP6224-0002
Главный модуль IO-Link EPP6224-0002 позволяет подключать до четырех устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Кроме того, EPP6224-0002 предлагает дополнительный цифровой вход на каждом из четырех главных портов класса A.
Ящик EtherCAT параметрируется через мастер EtherCAT. Устройства IO-Link можно параметризовать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link.
По умолчанию четыре канала C/Q EPP6224-0002 работают как каналы IO-Link. Каждый канал IO-Link также может использоваться как чистый входной или выходной канал.
