| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество входов |
4 печатных , 6 цифровых |
| Количество выходов |
2 цифровых |
| Технология подключения |
цифровые сигналы: M8 , 4-контактный; Измерение давления: штуцер 6 мм. |
| Время перехода |
~ 3 , 5 ms |
| разрешение |
1 мбар на цифру |
| Тип сигнала |
Давление воздуха |
| Диапазон измерения |
0…7 бар (0…100 фунтов на квадратный дюйм)/-7…7 бар (-100…100 фунтов на квадратный дюйм) |
| Ошибка измерения/неопределенность |
3 % |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Входной фильтр |
10 мкс (для цифровых входов) |
| спецификация |
EN 61131-2 , тип 1/3 |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Питание датчиков |
от напряжения нагрузки , макс. 0 , 5 A , полная защита от короткого замыкания |
| Возможное разделение |
500 V |
| Особые свойства |
прямое измерение давления на машине |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

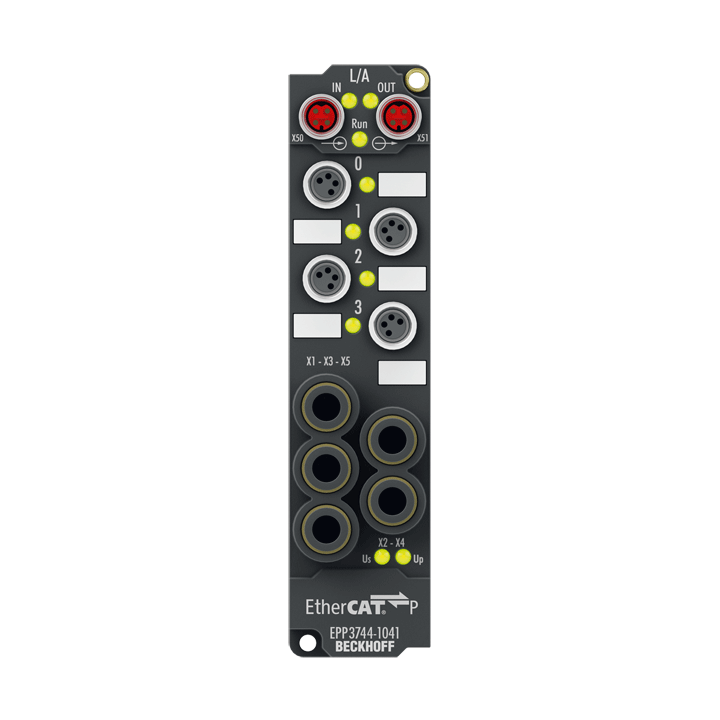

EPP3744-1041
Блок EtherCAT P EPP3744-1041 с шестью цифровыми входами, двумя цифровыми выходами и четырьмя входами давления записывает эти сигналы и передает их в систему управления гальванически изолированным образом. Состояние сигнала отображается светодиодами, цифровые сигналы подключаются через 4-контактные разъемы M8.
Измерение давления осуществляется как абсолютное или дифференциальное давление до пятого соединения через встроенный фитинг диаметром 6 мм. Значения давления доступны в виде 16-битных значений. Можно измерить -7…7 бар, при этом значение выводится относительно пятого соединения, например. B. для измерения отрицательного давления по сравнению с давлением окружающей среды на присосках. В режиме абсолютного давления можно измерять давление 0…7 бар.
Режим работы предварительно выбирается через параметры CoE. Если напряжение питания падает ниже (< 18,5 V), устанавливается диагностический бит.
