| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество выходов |
4 х доводчика |
| Выходы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное напряжение нагрузки |
25 V AC/30 V DC |
| Коммутируемый ток омического сопротивления |
0 , 5 A AC/2 A DC |
| Минимально допустимая нагрузка |
10 мкА при 10 мВ постоянного тока |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
– |
| Потребляемая мощность из США |
обычно 100 мА |
| Переключение циклов мех. (мин.) |
1 x 108 |
| Циклы электрического переключения (мин.) |
2 x 105 (1 A/30 V DC) |
| Возможное разделение |
500 V |
| Особые свойства |
переключатель беспотенциальный |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

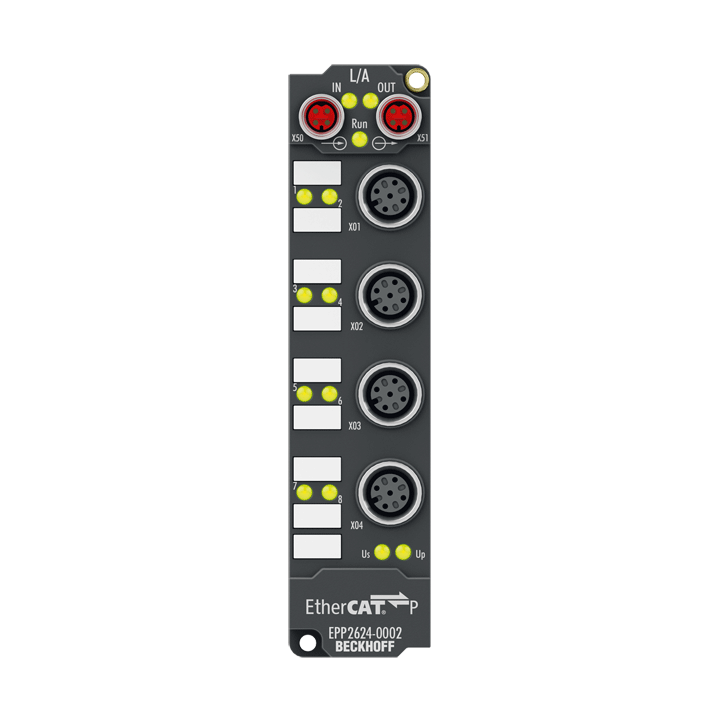

EPP2624-0002
В блоке EtherCAT P EPP2624-0002 имеется четыре реле, каждое с замыкающим контактом, которыми можно беспотенциально управлять с помощью ПЛК через EtherCAT. Контакты реле можно использовать до 25 V переменного тока или 30 V постоянного тока. Состояние сигнала отдельных каналов отображается светодиодами. Сигнальное соединение осуществляется через резьбовые разъемы M12. Электропитание передано.
Характеристики
