| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество каналов |
8 входов + 8 выходов |
| Подключение входов/выходов |
Разъемы с технологией пружинной силы |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V , входной ток 6 мА (EN 61131-2 , тип 3) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания |
| время переключения |
ТОН: тип. 25 мкс , TOFF: тип. 50 мкс |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Распределенные часы |
Да |
| Потребляемый ток, напряжение нагрузки |
обычно 20 мА |
| Потребляемая мощность из США |
обычно 100 мА |
| Возможное разделение |
500 V |
| Особые свойства |
идеально подходит для панелей управления |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

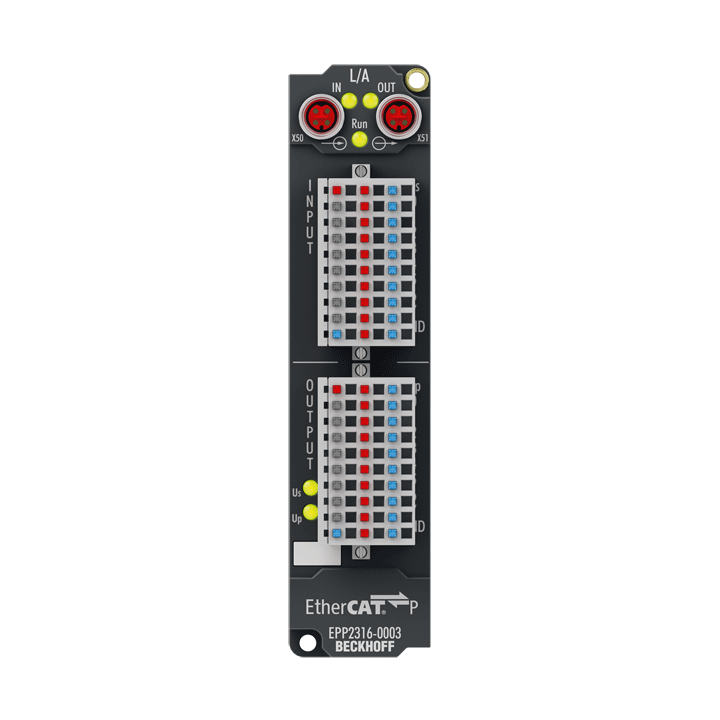

EPP2316-0003
Блок EtherCAT P EPP2316-0003 объединяет восемь цифровых входов (верхняя панель разъемов) и восемь цифровых выходов (нижняя панель разъемов) на одном устройстве. Входы имеют фильтр 10 мкс. Выходы обрабатывают токи нагрузки до 0,5 A, устойчивы к короткому замыканию и защищены от обратной полярности. Состояние сигнала отображается через дополнительный разъем. Сигнал подается через разъемы с пружинной технологией, опционально доступны в 1- и 3-полюсных версиях.
Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков. Выходы подаются через UP. Все выходы защищены от короткого замыкания и обратной полярности.
16-канальная структура обеспечивает очень высокую плотность каналов в минимальном пространстве; Однако тип защиты ограничен подпружиненным разъемом.
Модуль поставляется без разъема.
Похожие товары

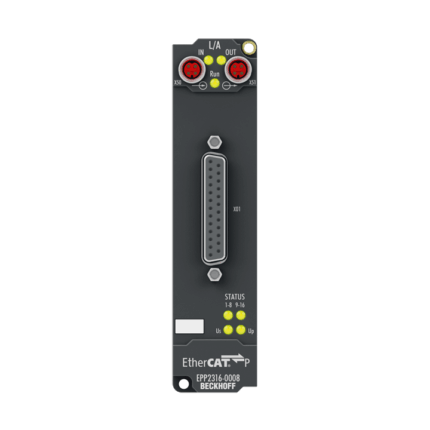

EPP2316-0008
