| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество каналов |
8 входов + 8 выходов |
| Подключение входов/выходов |
Розетка M12 , 5-контактная , кодировка А |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V , входной ток 3 мА (EN 61131-2 , тип 1/3) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания , ∑ 3 A от UP |
| время переключения |
ТОН: тип. 50 мкс , TOFF: тип. 100 мкс |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Распределенные часы |
– |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Потребляемая мощность из США |
120 мА |
| Возможное разделение |
500 V |
| Особые свойства |
8 фиксированных входов/выходов |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |
EPP1859-0022

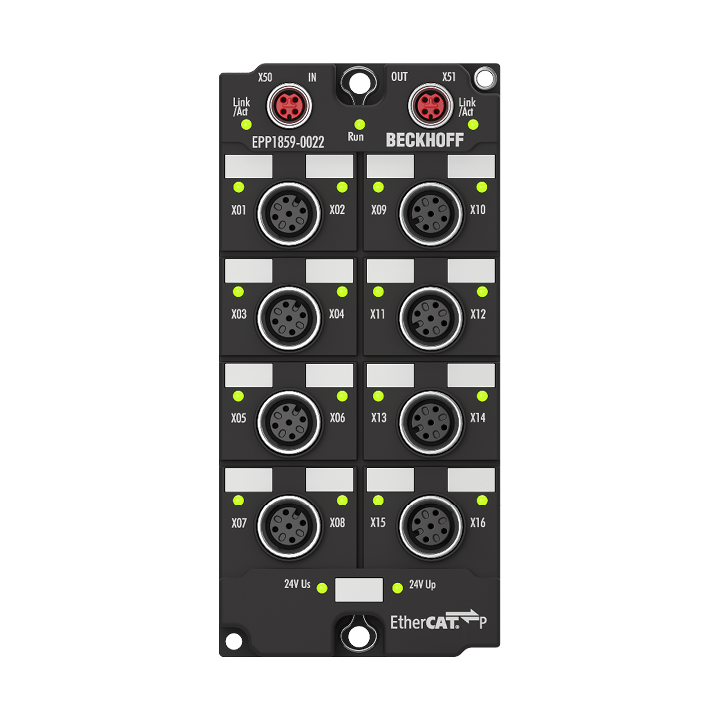

Блок EtherCAT P EPP1859-0022 объединяет восемь цифровых входов (четыре гнезда M12 слева) и восемь цифровых выходов (четыре гнезда M12 справа) на одном устройстве. Входы имеют фильтр 3,0 ms, выходы обрабатывают токи нагрузки до 0,5 A, устойчивы к короткому замыканию и защищены от переполюсовки. Общий ток всех выходов ограничен значением 3 A. Состояние сигнала отображается с помощью светодиодов. Сигнальное соединение осуществляется через резьбовые разъемы M12.
Датчики питаются от управляющего напряжения УС. Выходы подаются через UP. Все выходы защищены от короткого замыкания и обратной полярности.
