| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
16 |
| Входы подключения |
Розетка M8 , 3-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
– |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Потребляемая мощность из США |
обычно 100 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

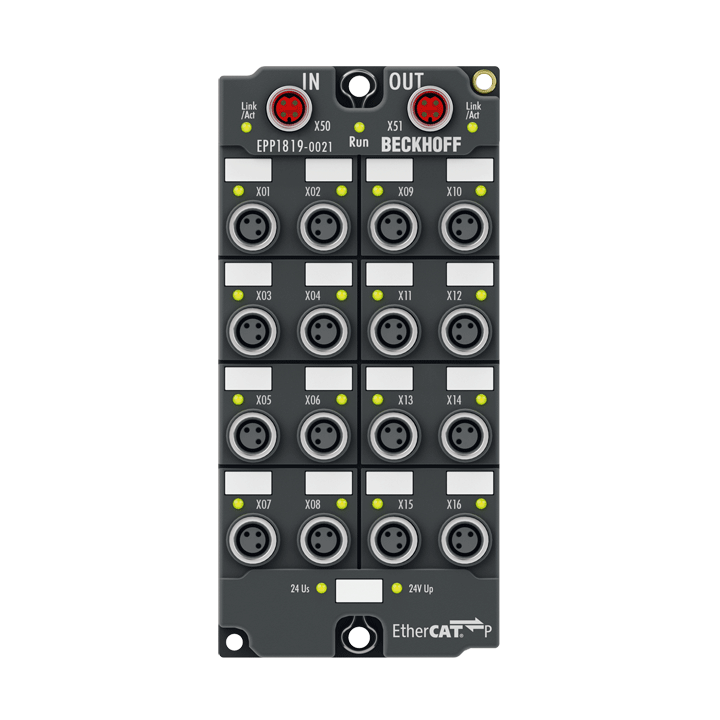

EPP1819-0021
Блок EtherCAT P EPP1819-0021 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Статус сигнала отображается с помощью светодиодов; Сигнал подается через резьбовые разъемы M8.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле. Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков.
Благодаря входному фильтру 10 мкс EPP1819-0021 особенно подходит для электронных и механических входов, которые поэтому испытывают дополнительные дребезги сигнала.
Похожие товары

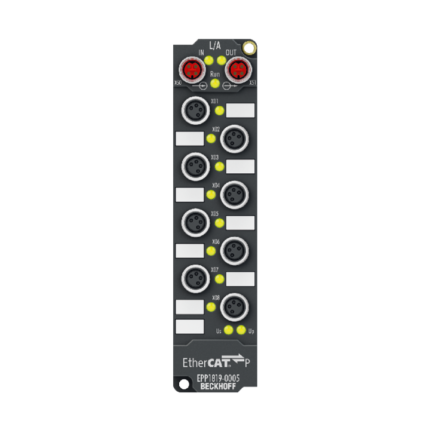

EPP1819-0005
Блок EtherCAT P EPP1819-0005 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается с помощью светодиодов. Сигнал подается через привинчиваемые 4-контактные разъемы M8. Это означает, что датчики с антивалентными каналами (НЗ/НО, переключающий контакт) предпочтительно можно подключать напрямую с помощью 4-контактного кабеля.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но опционально может быть подключено для переадресации и передано следующему участнику.
Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков.
Благодаря входному фильтру 10 мкс EPP1819-0005 идеально подходит для электронных входов, передающих данные на контроллер с минимальной задержкой из-за короткого времени фильтрации. Использование антивалентных датчиков также позволяет диагностировать датчик.

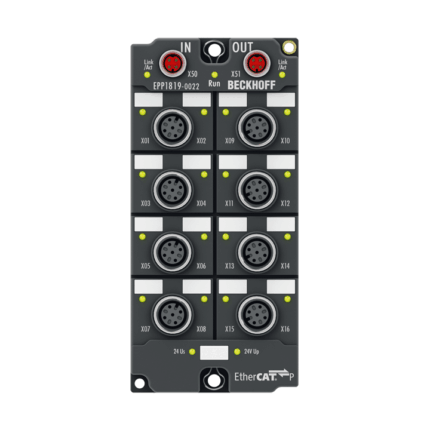

EPP1819-0022
