| Статус продукта |
Серийная поставка |
|---|---|
| спецификация |
EN 61131-2 , тип 1/3 |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Рабочая температура |
-25…+60 °C |
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество настраиваемых идентификаторов |
4096 |
| Количество входов |
16 |
| Входы подключения |
Разъемы с технологией пружинной силы |
| Распределенные часы |
Да |
| Потребляемая мощность из США |
обычно 120 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 200 g |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

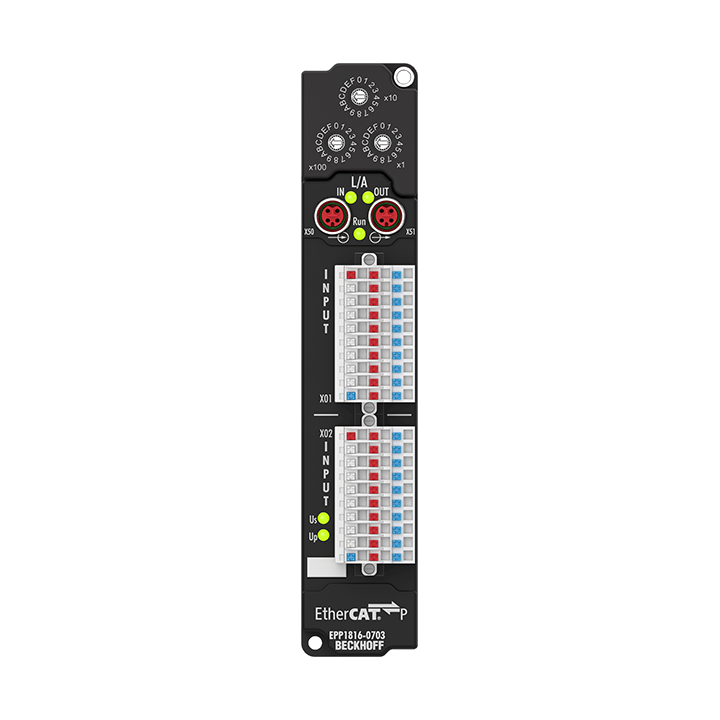

EPP1816-0703
Блок EtherCAT P EPP1816-0703 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается с помощью светодиодов. Сигнал подается через разъемы с пружинной технологией, опционально доступны в 1- и 3-полюсных версиях. Благодаря компактному уровню подключения EPP1816-0703 можно использовать для передачи шестнадцати сигналов с места через EtherCAT в минимальном пространстве.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но его можно дополнительно подключить для пересылки.
EPP1816-0703 имеет три дополнительных переключателя шестнадцатеричного идентификатора. Таким образом, можно установить индивидуальный адрес от 0 до 4095, что обеспечивает уникальную идентификацию независимо от места установки, как в случае с некоторыми профилями устройств для определенных отраслей, например: B. требуется полупроводниковая промышленность.
Модуль поставляется без разъема.
