| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT/EtherCAT P |
| Шинный интерфейс |
1 розетка M8 , экранированная , 1 розетка M8 , P-кодировка |
| Задача в системе EtherCAT |
Подключение к сети EtherCAT , филиалу EtherCAT P и каналу из США и UP. |
| Количество каналов |
ВХОД: 1 x EtherCAT , ВЫХОД: 3 x EtherCAT P |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Общий ток |
макс. 3 A для США и UP для всех портов EtherCAT P в целом |
| Потребляемая мощность из США |
обычно 100 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Распределенные часы |
– |
| Длина между станциями |
100 m (100BASE-TX) |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

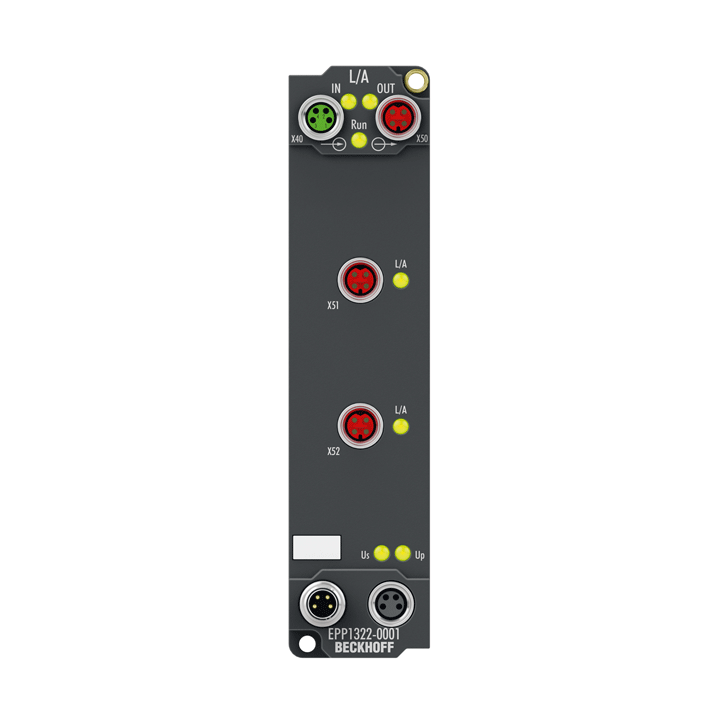

EPP1322-0001
Звездообразные распределители EtherCAT P EPP1322-0001 в IP67 доступны для построения гибкой топологии. Текущая пропускная способность 3 A на US и UP на сегмент EtherCAT P уже позволяет использовать большое количество датчиков и исполнительных механизмов. Для более крупных или широко разветвленных машин/систем может потребоваться повторное питание. Благодаря звездному дистрибьютору EtherCAT P EPP1332-0001 с обновлением в любой момент можно подключить как США, так и UP.
EPP1342-0001 следует использовать для топологических ветвей без необходимости обновления напряжения. Все блочные модули инфраструктуры имеют соответствующие светодиодные индикаторы состояния для отображения EtherCAT, US и UP.
Характеристики
