| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Задача в системе EtherCAT |
Идентификация любых групп EtherCAT в сети EtherCAT. |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
– |
| среда передачи |
EtherCAT кабель |
| Длина между станциями |
100 m (100BASE-TX) |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Источник питания |
24 V DC |
| Питание датчиков |
– |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

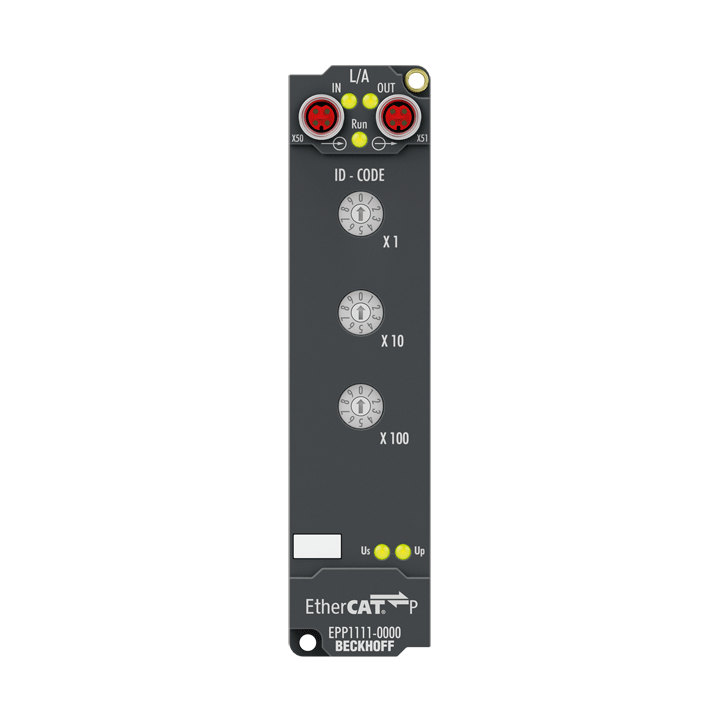

EPP1111-0000
В поле EtherCAT P EPP1111 есть три переключателя десятичных идентификаторов, которые позволяют назначать идентификатор группам компонентов EtherCAT. Эта группа может существовать в любом месте сети EtherCAT P, что упрощает реализацию переменных топологий и групп горячего подключения.
Соединение EtherCAT P осуществляется через привинчиваемые экранированные розетки M8 с P-кодом, которые напрямую отображают состояние соединения и активности. Светодиод Run показывает состояние EPP1111.
Характеристики
