| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT/Промышленный Fast Ethernet |
| Шинный интерфейс |
1 x дуплекс LC; 2 x M8 , экранированные |
| Задача в системе EtherCAT |
Смена среды с M8 физики меди на многомодовое оптоволокно и обратно |
| Количество каналов |
1 |
| среда передачи |
Многомодовое оптоволокно 50/125 мкм; Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Длина между станциями |
макс. 2000 m (100BASE-FX); макс. 100 m (100BASE-TX) |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
через поворотный переключатель |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Размеры (Ш х В х Г) |
85 mm x 126 mm x 26 , 5 mm |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

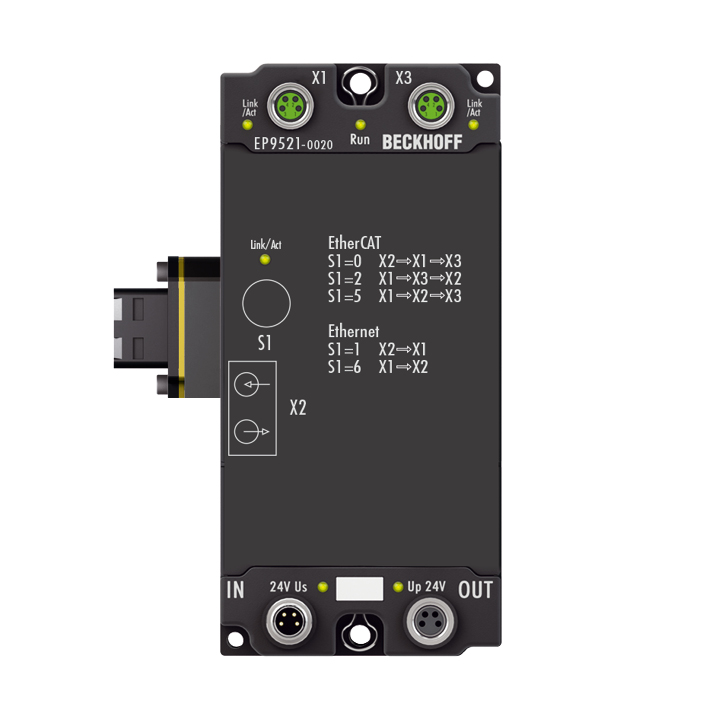

EP9521-0020
Модуль EtherCAT/Industrial Ethernet EP9521-0020 для Industrial Fast Ethernet/100 Мбит/с служит медиаконвертером из оптоволокна в медь и наоборот. Он подходит для многомодовых оптических волокон и используется для прямого перехода из одной среды в другую. Медиаконвертер всегда работает в двунаправленном режиме и без коллизий с постоянной задержкой и может быть диагностирован как собственный участник EtherCAT. В отличие от стандартных медиаконвертеров EP9521-0020 обеспечивает быстрое управление соединением даже в случае неисправности и, таким образом, безопасное завершение линии EtherCAT. Поскольку направление передачи (медь-оптика | оптоволокно-медь) имеет значение для шины, устройство можно настроить с помощью переключателя. Этот переключатель также можно использовать для настройки «Переадресации при потере соединения» для нормальной работы Ethernet.
Он подходит для использования, если EtherCAT должен передаваться на большие расстояния или ожидается повышенная ЭМС-нагрузка на линию шины.
