| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
8 x M8 , экранированные |
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT |
| Технология подключения |
Розетка M8 , 4-контактная |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Длина между станциями |
макс. 100 m (100BASE-TX) |
| Задержка перехода |
ок. 1 мкс на порт |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Потребление тока 24 V постоянного тока |
ок. 150 мА |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

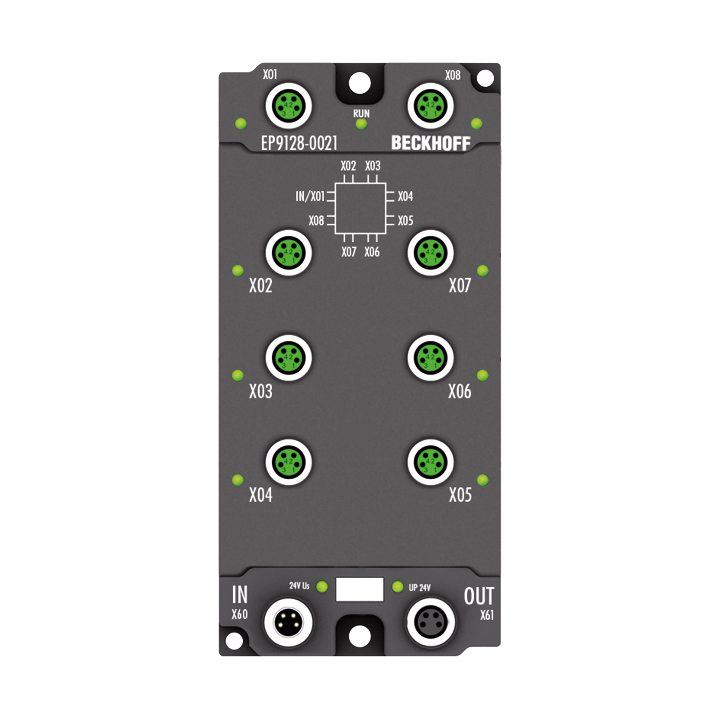

EP9128-0021
Линия, дерево или звезда: EtherCAT поддерживает практически любую топологию, которую также можно разветвить непосредственно в поле с помощью блочных модулей EtherCAT. Если в одной точке в рамках звездообразной топологии требуется несколько ветвей, для дальнейшего разветвления топологии можно использовать звездообразный распределитель EtherCAT.
Аналогично компонентам инфраструктуры в IP20, 8-сторонний звездчатый распределитель EtherCAT EP9128-0021 предлагает возможность построения ветвей топологии с наименьшим возможным количеством компонентов в мире IP67. Сеть EtherCAT подключается к входному порту EP9128-0021 и может быть расширена за счет портов со 2 по 8. Благодаря множественной ветви в IP67 топологии EtherCAT можно проектировать еще более гибко, поскольку подключение к миру IP20 также возможно через порты. Ветви EtherCAT подключаются через экранированные сокеты M8, где напрямую отображается ссылка и статус активности. Доступны соответствующие аксессуары (кабели и разъемы).
В сочетании с TwinCAT или другими подходящими ведущими устройствами EtherCAT EP9128-0021 также поддерживает соединение и рассоединение цепей EtherCAT во время работы (горячее соединение). Устройство нельзя использовать в качестве стандартного коммутатора Ethernet.
