| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество каналов |
8 цифровых входов или выходов (6…13) |
| Входной фильтр |
3 ms |
| Частота среза |
2 , 5 kHz |
| Технология подключения |
M12 , прикручиваемый |
| Количество аналоговых входов |
2 , несимметричный , 12 Bit , 0/4…20 мА (0/2) |
| Количество аналоговых выходов |
1 , несимметричный , 12 Bit , 0/4…20 мА (15) |
| Количество выходов PWMi |
1 x 1 , 2 A , макс. __ДЕРЖАТЬ_1__ (14) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Ошибка измерения/неопределенность |
Вход: < 0 , 3 % , выход: < 0 , 1 % (каждый на основе конечного значения диапазона измерения) |
| Питание датчиков |
от управляющего напряжения США |
| Поставка привода |
от напряжения нагрузки UP |
| Возможное разделение |
500 V |
| Особые свойства |
многофункциональный блок ввода-вывода для универсального использования |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

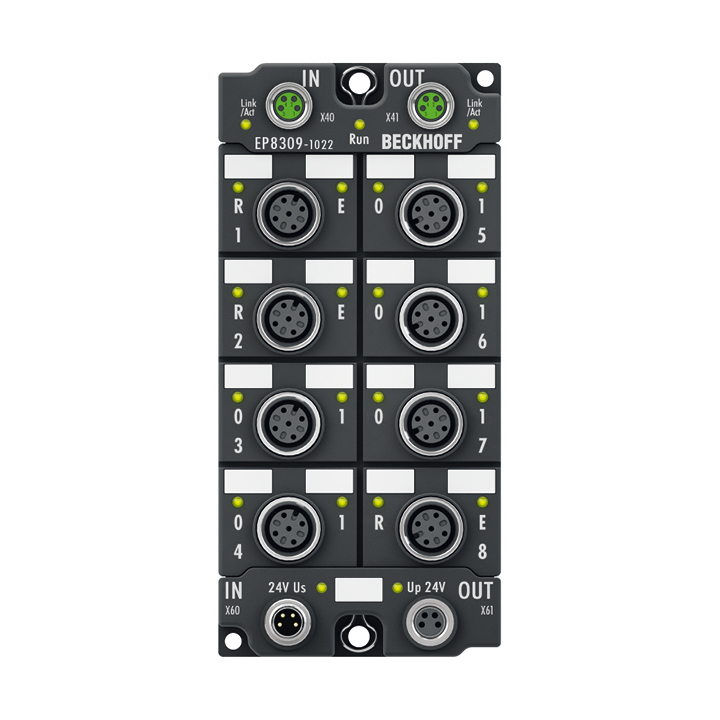

EP8309-1022
Блок EtherCAT имеет различные входы и выходы: восемь цифровых входов/выходов, два цифровых тахо-входа, два аналоговых входа, один аналоговый выход и выход PWMi с током 1,2 А. Текущие сигналы разрешаются с помощью 12 Bit. Выходы тахогенератора обеспечивают зависящее от скорости значение скорости или частоты через цифровые датчики 24 В. С помощью выхода PWMi вы можете, например. B. Пропорциональными клапанами можно управлять напрямую, интеллектуальные клапаны переключаются через аналоговый выход. Благодаря сочетанию входов и выходов EP8309-1022 предлагает компактное решение для широкого спектра устройств, которыми необходимо управлять через EtherCAT.
Характеристики
