| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Стоимость трансфера |
4 , 8 кбод , 38 , 4 кбод и 230 , 4 кбод |
| Технология подключения |
Розетка M12 , 5-контактная , кодировка А |
| Версия спецификации |
IO-Link V1.1 , класс B |
| IO-Link интерфейсов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| IO-Link питание датчика L+ |
24 V DC , 1 , 6 A на порт , ∑ 16 A на 8 портов |
| IO-Link Дополнительная мощность P24 |
24 V Постоянный ток , макс. 4 , 0 A на порт , ∑ 4 , 0 A на 2 порта каждый для класса B |
| Потребляемая мощность из США |
тип. 130 мА + нагрузка |
| Подключение источника питания |
Питание: 1 штекер M12 , кодировка L , 4 + FE , передача: 1 розетка M12 , кодировка L , 4+ FE |
| Возможное разделение |
500 V |
| Особые свойства |
– |
| Масса |
ок. 440 g |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

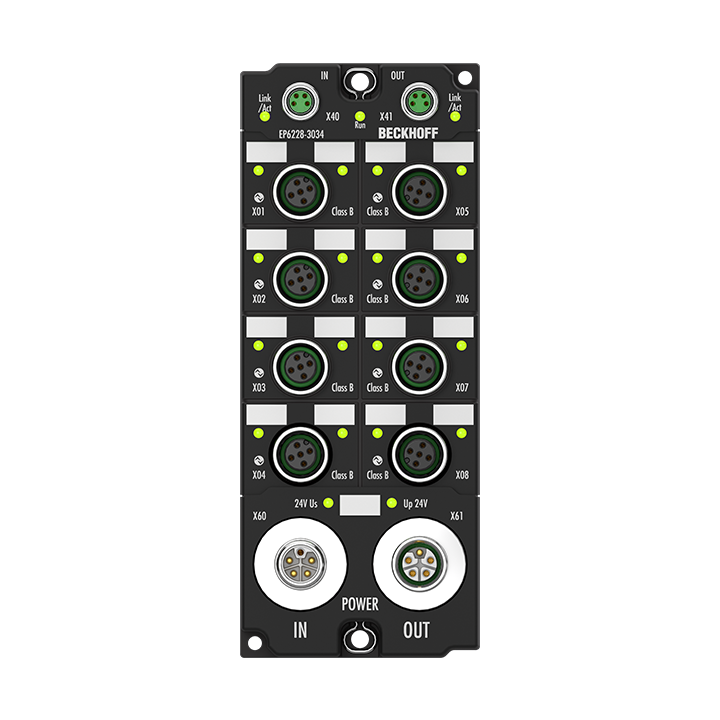

EP6228-3034
Главный модуль IO-Link EP6224-3034 позволяет подключать до восьми устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Кроме того, EP6224-3034 обеспечивает питание для устройств класса B через восемь главных портов класса B.
Ящик EtherCAT параметрируется через мастер EtherCAT. Устройства IO-Link можно параметризовать из TwinCAT через ADS или очень удобно с помощью встроенного инструмента настройки IO-Link.
По умолчанию восемь каналов C/Q EP6224-3034 работают как каналы IO-Link. Каждый канал IO-Link также может использоваться как чистый входной или выходной канал.
Вилки блока питания M12 с L-кодом обеспечивают повышенный общий ток блока EtherCAT, поэтому все порты IO-Link и дополнительный источник питания могут работать с максимальным током.
Похожие товары

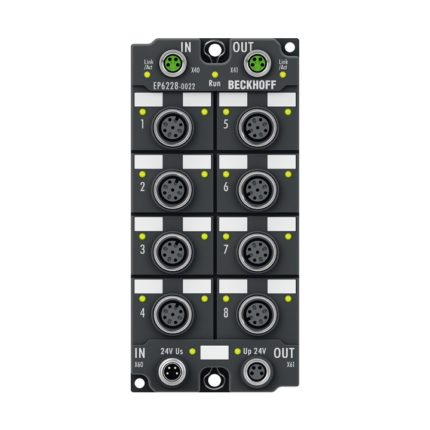

EP6228-0022
Модуль IO-Link EP6228-0022 позволяет подключать до восьми участников IO-Link, так называемых устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Соединение между ящиком и абонентом осуществляется по принципу «точка-точка». Ящик EtherCAT параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link можно параметрировать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link.
В стандартной настройке восемь каналов IO-Link EP6228-0022 работают как 8-канальный модуль ввода 24 V DC, который при необходимости осуществляет связь с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Каждый порт IO-Link также можно использовать как чистый вход или выход.

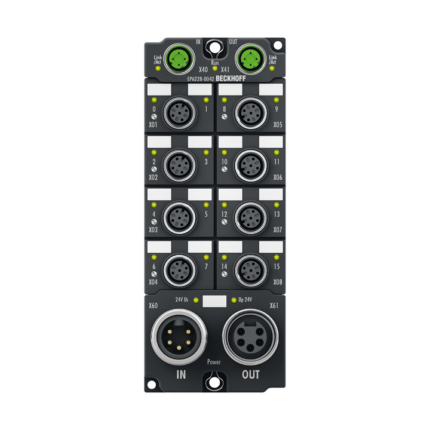

EP6228-0042
Модуль IO-Link EP6228-0042 позволяет подключить до восьми участников IO-Link, так называемых устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Кроме того, EP6228-0042 предлагает дополнительные цифровые входы на восьми главных портах класса A. Соединение между модулем и участником представляет собой соединение «точка-точка». Ящик EtherCAT параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может передаваться в двух направлениях через соединение IO-Link. Устройства IO-Link можно параметрировать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link.
В стандартной настройке восемь каналов IO-Link EP6228-0042 работают как 8-канальный модуль ввода 24 V DC, который при необходимости осуществляет связь с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Каждый порт IO-Link также можно использовать как чистый вход или выход.
Разъемы питания 7/8" обеспечивают увеличенный общий ток блока EtherCAT, так что все порты IO-Link могут работать с максимальным током.

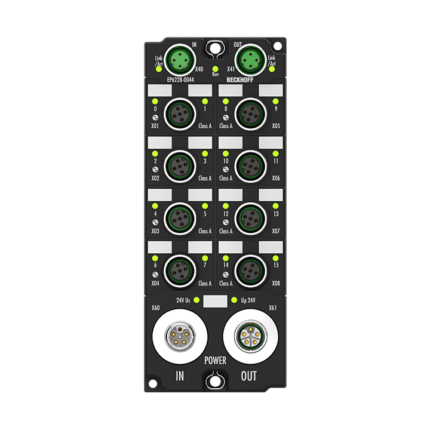

EP6228-0044
Главный модуль IO-Link EP6224-0044 позволяет подключать до восьми устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Кроме того, EP6224-0044 предлагает восемь дополнительных цифровых входов или выходов на восьми главных портах класса A. Питание датчика IO-Link (L+), а также цифровые входы и выходы поставляются из США; общий ток ограничен значением 16 A.
Ящик EtherCAT параметрируется через мастер EtherCAT. Устройства IO-Link можно параметризовать из TwinCAT через ADS или очень удобно с помощью встроенного инструмента настройки IO-Link.
По умолчанию восемь каналов C/Q EP6224-0044 работают как каналы IO-Link. Каждый канал IO-Link также может использоваться как чистый входной или выходной канал.
Разъемы питания M12 с L-кодом обеспечивают увеличенный общий ток блока EtherCAT, поэтому все порты и входы/выходы IO-Link могут работать с максимальным током.

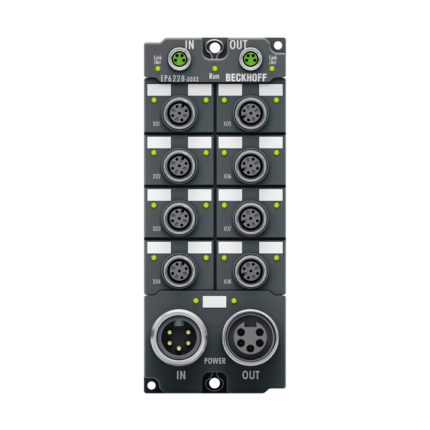

EP6228-3032
Модуль IO-Link EP6228-3032 позволяет подключить до восьми участников IO-Link со спецификацией V1.1 класса B. Это могут быть блочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. Соединение между модулем и участником представляет собой соединение «точка-точка». Ящик EtherCAT параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может обмениваться двунаправленно через соединение IO-Link. Устройства IO-Link можно параметрировать с помощью сервисных данных из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link.
В стандартной настройке восемь каналов IO-Link EP6228-3032 работают как 8-канальный модуль ввода 24 V DC, который при необходимости осуществляет связь с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Каждый порт IO-Link также можно использовать как чистый вход или выход.
Разъемы питания 7/8" обеспечивают увеличенный общий ток блока EtherCAT, так что все порты IO-Link могут работать с максимальным током.

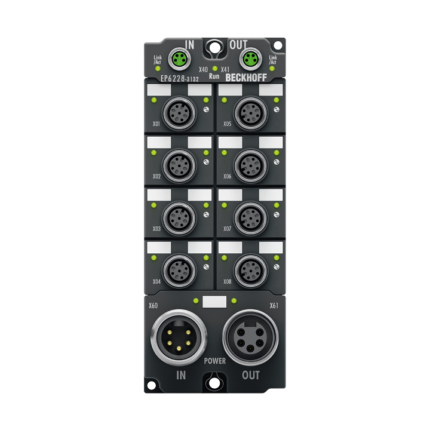

EP6228-3132
Модуль IO-Link EP6228-3132 позволяет подключать до восьми участников IO-Link, так называемых устройств IO-Link. Это могут быть коробочные модули IO-Link, исполнительные механизмы, датчики или их комбинации. EP6228-3132 имеет 4 порта класса A и 4 порта класса B. Дополнительное напряжение питания доступно на портах класса B для устройств IO-Link с более высокими требованиями к питанию. Кроме того, EP6228-3132 предлагает дополнительные цифровые входы на 4 главных портах класса A. Соединение между модулем и участником представляет собой соединение «точка-точка». Ящик EtherCAT параметрируется через мастер EtherCAT. IO-Link спроектирован как интеллектуальный канал связи между уровнем полевой шины и датчиком, благодаря чему информация о параметрировании может передаваться в двух направлениях через соединение IO-Link. Устройства IO-Link можно параметризовать из TwinCAT через ADS или очень удобно с помощью встроенного инструмента конфигурации IO-Link.
В стандартной настройке восемь каналов IO-Link EP6228-3132 работают как 8-канальный модуль ввода 24 V DC, который при необходимости осуществляет связь с подключенными устройствами IO-Link, параметрирует их и при необходимости меняет режим работы. Каждый порт IO-Link также можно использовать как чистый вход или выход.
Разъемы питания 7/8" обеспечивают увеличенный общий ток блока EtherCAT, так что все порты IO-Link могут работать с максимальным током.

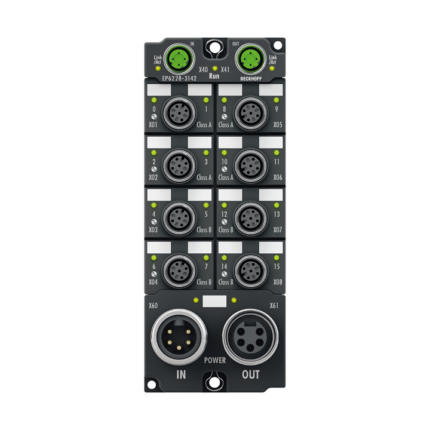

EP6228-3142
