| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество выходов |
4 аналоговых , 8 цифровых |
| Количество входов |
4 аналоговых , 8 цифровых |
| Подключение входов/выходов |
Розетка M12 , 5-контактная , кодировка А |
| Тип сигнала |
-10/0…+__ДЕРЖАТЬ_0__ , -20/0/4…+20 мА , параметрируется для каждого канала |
| груз |
Вывод: > 5 kΩ , 350 Ом |
| Внутреннее сопротивление |
Ввод: > 200 kΩ , тип. 85 Ом + напряжение диода |
| разрешение |
16 Bit |
| Время перехода |
Вход: ~ 100 мкс , выход: ~ 40 мкс |
| Ошибка измерения/неопределенность |
Вход: < 0 , 3 % , выход: < 0 , 1 % (каждый на основе конечного значения диапазона измерения) |
| Поставка привода |
от напряжения нагрузки UP , макс. 0 , 5 A , полная защита от короткого замыкания |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
120 мА |
| Особые свойства |
Комбинированный модуль , ток или напряжение можно параметрировать для каждого канала. |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

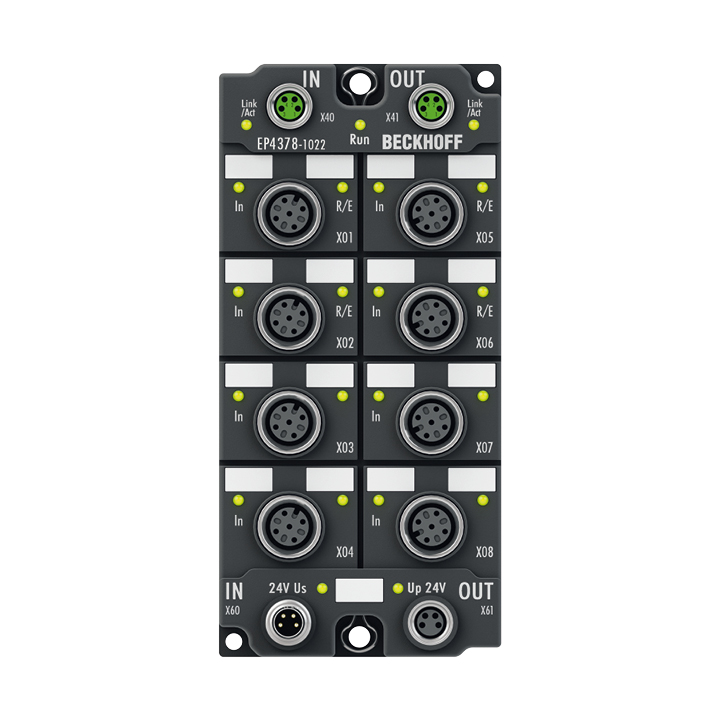

EP4378-1022
Блок EtherCAT EP4378-1022 предлагает комбинацию четырех аналоговых входов и четырех аналоговых выходов, а также восьми цифровых входов/выходов. Каждый аналоговый канал можно параметрировать индивидуально, чтобы он либо обрабатывал, либо генерировал сигналы в диапазоне ±10 V или 0/4…±20 мА. Разрешение входных сигналов обозначается 16 Bit. На выходы напряжение или выходной ток подаются гальванически изолированно на уровень процесса с разрешением 15 Bit (по умолчанию). Цифровые каналы подходят для считывания бинарных датчиков или управления исполнительными механизмами в соответствии со спецификацией EN 61131-2, тип 1/3. Входы имеют константу фильтра 3 ms. Выходы обрабатывают токи нагрузки до 0,5 A, защищены от короткого замыкания и обратной полярности. Все каналы имеют общий потенциал земли. Каждый из четырех верхних разъемов M12 имеет аналоговый вход, аналоговый выход и цифровой вход/выход, которые можно использовать свободно без настройки, поэтому сложные конечные устройства, такие как преобразователи частоты, гидравлические агрегаты, моторные приводы и т. д., можно снабжать всего одним соединительным кабелем. Каждый из четырех нижних разъемов M12 имеет цифровой вход/выход, который можно использовать без какой-либо настройки.
