| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество выходов |
2 аналоговых |
| Количество входов |
2 аналоговых , 2 цифровых |
| Подключение входов/выходов |
Розетка M12 , 5-контактная , кодировка А |
| Тип сигнала |
-10/0…+10 V |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| груз |
Выход: >5 kОм |
| Внутреннее сопротивление |
Ввод: > 200 kΩ |
| разрешение |
16 Bit |
| Время перехода |
Вход: ~ 100 мкс , выход: ~ 40 мкс |
| Ошибка измерения/неопределенность |
Вход: < 0 , 3 % , выход: < 0 , 1 % (каждый на основе конечного значения диапазона измерения) |
| Поставка привода |
от напряжения нагрузки UP |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
120 мА |
| Особые свойства |
Комбинированный модуль , входы и выходы |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |
EP4304-1002

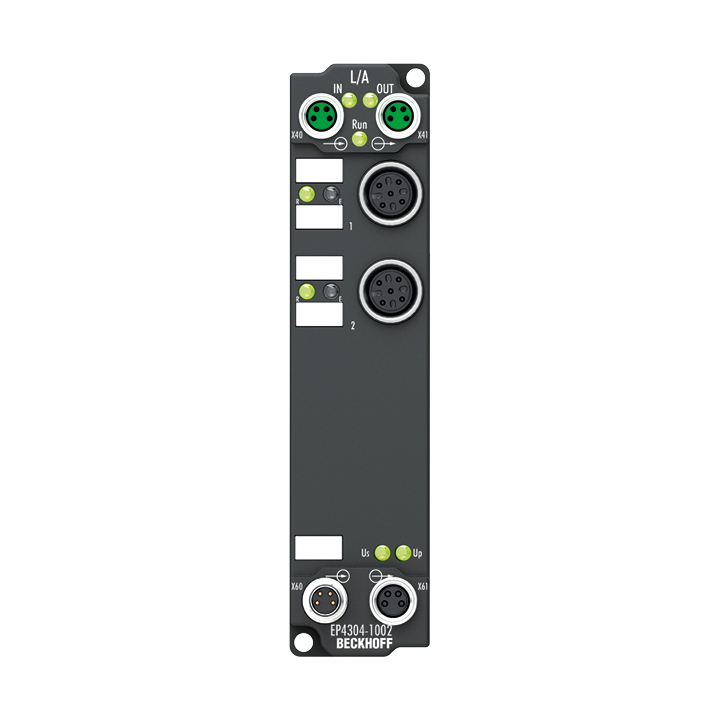

Блок EtherCAT EP4304-1002 имеет два аналоговых входа, два аналоговых выхода и два цифровых входа, которые можно индивидуально параметрировать так, чтобы они либо обрабатывали, либо генерировали сигналы в диапазоне ±10 V. Сигналы напряжения разрешаются с помощью 16 Bit. Аналоговые каналы имеют общий потенциал земли с источником постоянного тока UP/24 V. Каждый M12 имеет цифровой вход типа 3 со временем входного фильтра 10 мкс, а также аналоговый вход и аналоговый выход. Поскольку цифровой вход и аналоговые входы/выходы расположены вместе на M12, сложными конечными устройствами можно управлять с помощью одного соединительного кабеля. Это экономит дополнительные затраты, кабельные каналы и монтажные работы.
Особые возможности:
- аналоговый ввод и вывод на одном порту
- дополнительный цифровой вход для сообщений об ошибках и т. д.
- компактный, узкий дизайн IP67
Характеристики
