| Статус продукта |
Анонс продукта , ожидаемый выход на рынок во втором квартале 2026 года |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
4 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
нет |
| Потребляемая мощность из США |
~120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Масса |
ок. 200 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |
| разрешение |
16 Bit (включая знак) |
| Диапазон сигнала | Номинально |
-20 мА/0/+4…+20 мА |
| Синфазное напряжение UCM |
макс. 12 V |
| Наземная ссылка |
дифференциал |
| Питание датчиков |
от управляющего напряжения , макс. 180 мА на канал , защита от короткого замыкания |
| Время перехода |
~ 5 ms |
| Внутреннее сопротивление |
~ 1 MОм |
| Входной фильтр |
настраиваемый |
| Особые свойства |
Компенсация холодного спая |
| Технология подключения |
2 , 3 , 4 проводника |
| Диапазон измерения |
-200…+850 °C (Pt-датчики); по умолчанию Pt100 |
| Ошибка измерения/неопределенность |
< ±0 , 5 °C (для 4-проводных датчиков Pt) |
| Типы датчиков |
Сопротивление (20 Ом…4 k Ом) |
| Тип сигнала |
Ω |

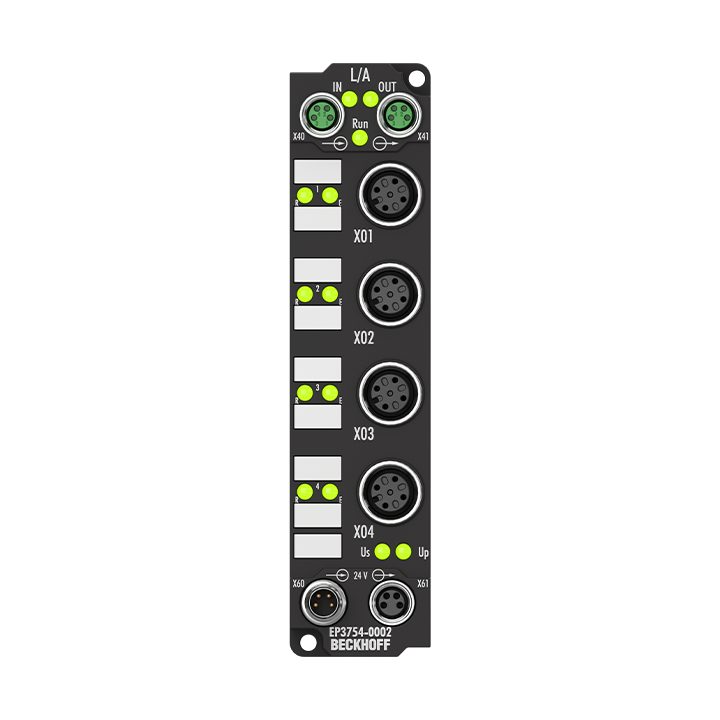

EP3754-0002
Блок EtherCAT EP3754-0002 имеет четыре аналоговых многофункциональных входа, которые можно детально параметрировать индивидуально:
- Измерение напряжения: -10…-10 V, 0…10 V
- Измерение тока: ±20 мА, 4…20 мА, 0…20 мА
- Измерение сопротивления: 20 Ом…4 kОм при 2/3/4-проводном подключении
- Измерение RTD при 2/3/4-проводном подключении
- Измерение термопарой
Измеренные значения оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле.
