| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
2 , для 1 мостовой схемы в полномостовой технологии |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Время перехода |
0 , 1…250 ms , настраиваемый , макс. 10 000 образцов/с |
| разрешение |
24 Bit , 32-битное представление |
| Тип сигнала |
Мост сопротивления , тензодатчики (ДМС) |
| Внутреннее сопротивление |
> 200 kОм (UREF) , > 1 MОм (UD) |
| Ошибка измерения/неопределенность |
< ±0 , 01% для расчетного значения нагрузки , основанного на окончательном значении нагрузки с питанием 10 V и напряжением моста 20 мВ (таким образом , номинальное характеристическое значение тензодатчика: 2 мВ/В) , активная самокалибровка , активный фильтр 50 Hz |
| Входной фильтр частоты среза |
10 kHz Низкий проход (-3 дБ) |
| Коэффициент конверсии |
10 000…4 выборки/с (время преобразования 0 , 1…250 ms) |
| Номинальное напряжение |
24 V (-15 %/+20 %) |
| Распределенные часы |
Да |
| Питание датчиков |
10 V (генерируется из UP) |
| Потребляемая мощность из США |
120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Поддерживаемые номинальные характеристики |
любое , разрешение параметра: 0 , 01 мкВ/В; рекомендуется: 0 , 5…2 , 5 мВ/В |
| Особые свойства |
Самокалибровка , 4-кратное усреднение , динамические фильтры , быстрый сбор данных , параллельное подключение |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

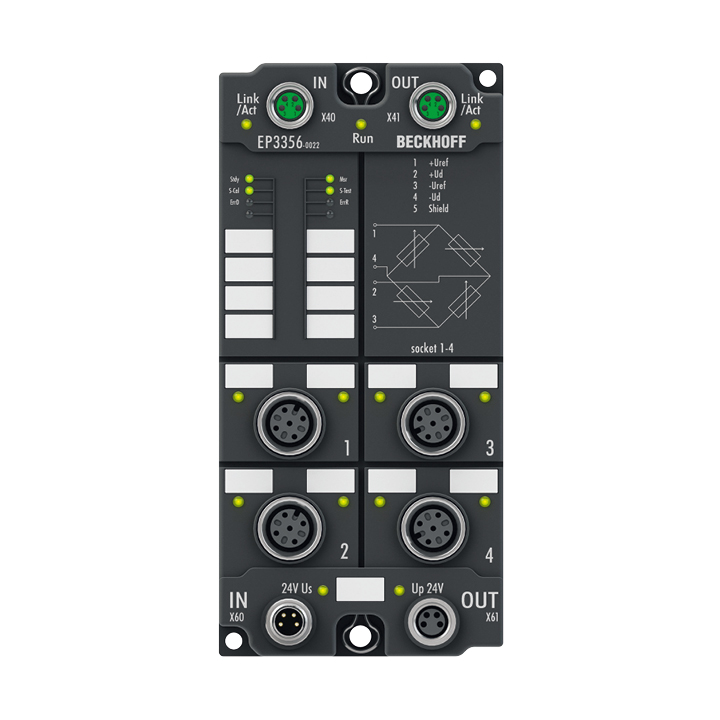

EP3356-0022
Блок EtherCAT EP3356-0022 обеспечивает прямое подключение резистивного моста (тензорезистор – тензодатчик) или тензодатчика с использованием 4-проводной технологии подключения. Отношение напряжения моста UD к напряжению питания UREF определяется с высокой точностью во входной цепи и – на основе настроек в EP3356-0022 – конечное значение нагрузки рассчитывается как значение процесса. Благодаря автоматической самокалибровке (можно деактивировать), динамическим фильтрам, поддержке распределенных тактовых импульсов и частоте выборки до 100 мкс EP3356-0022 особенно подходит для быстрого и точного обнаружения датчиков крутящего момента или вибрации.
Все четыре гнезда M12 заняты, поэтому можно использовать несколько тензорезисторов параллельно.
