| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
16 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
регулируемый 0…100 ms |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
Да |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A на розетку M12 , защита от короткого замыкания , диагностика |
| Потребляемая мощность из США |
обычно 130 мА |
| диагноз |
Обнаружение обрыва провода , пониженное напряжение |
| Возможное разделение |
500 V |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

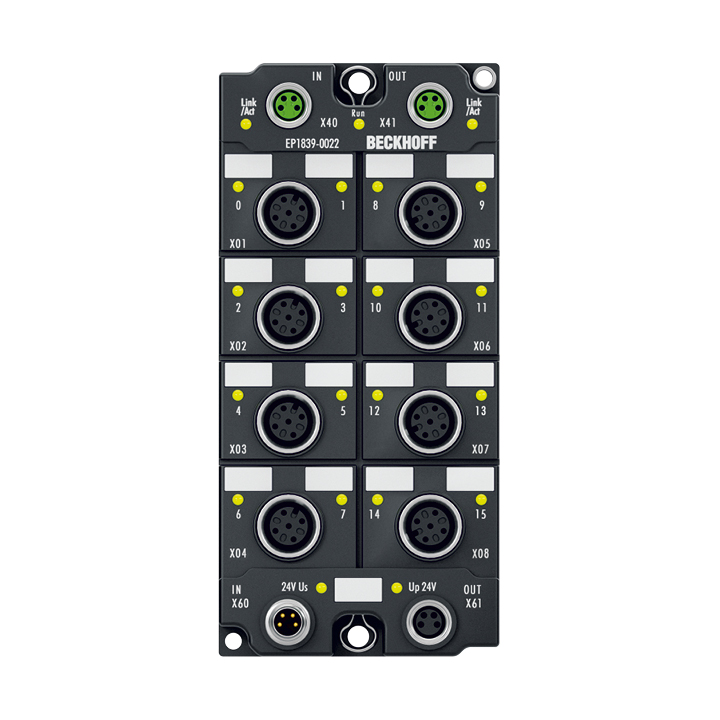

EP1839-0022
Блок EtherCAT EP1839-0022 с 16 цифровыми входами улавливает двоичные сигналы управления с уровня процесса и передает их на систему управления гальванически изолированным образом. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M12. Обнаружение обрыва провода для каждого канала можно активировать или деактивировать. Фильтры входного сигнала можно настраивать индивидуально. Каждая розетка M12 имеет независимый источник питания датчиков 24 V постоянного тока/0,5 A с защитой от короткого замыкания из США для двух подключенных датчиков. Это контролируется, и о любых ошибках сообщается обратно в ПЛК посредством диагностики. Обнаружение пониженного входного напряжения осуществляется в зависимости от модуля. Напряжение нагрузки UP не используется во входном модуле, но опционально может быть подключено для переадресации и передано следующему участнику. Благодаря регулируемому входному фильтру и обширной логике питания и диагностики EP1839-0022 идеально подходит для приложений, в которых требуется высокая доступность системы и, следовательно, быстрый поиск и устранение неисправностей. EP1839-0022 имеет разъемы M8-EtherCAT и разъемы M8 для источника питания.
Особые возможности:
- Регулируемое обнаружение обрыва провода для каждого датчика
- Обнаружение пониженного напряжения питания датчика США
- Питание датчика с защитой от короткого замыкания US 0,5 A на разъем M12
- Параметрируемые входные фильтры для каждого сигнала
Похожие товары

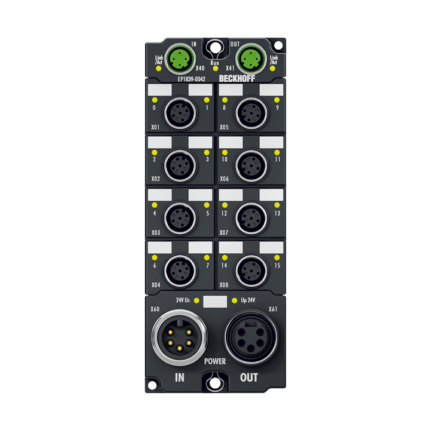

EP1839-0042
