| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
16 |
| Входы подключения |
Розетка D-Sub , 25-контактная , UNC4-40 |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
Да |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Потребляемая мощность из США |
120 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

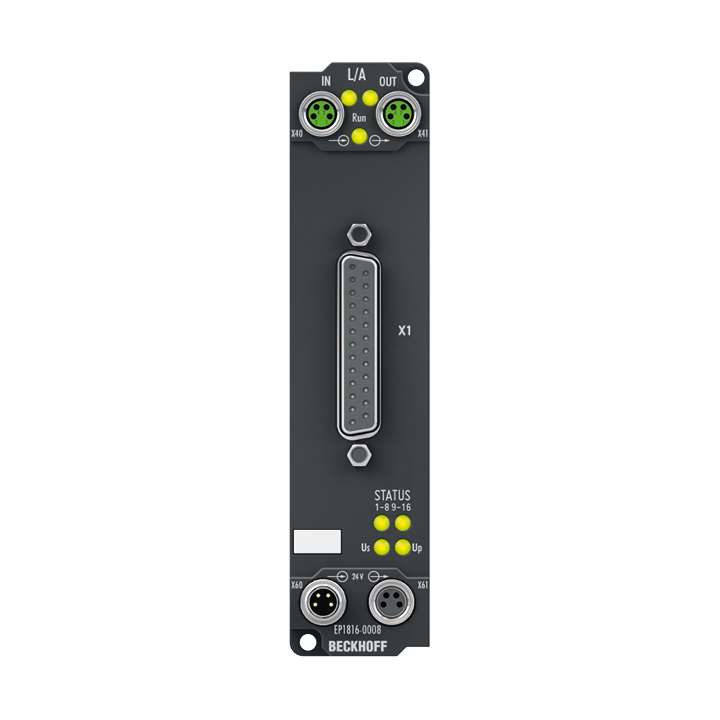

EP1816-0008
Блок EtherCAT EP1816-0008 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается с помощью светодиодов, подключение сигнала осуществляется через 25-контактный разъем D-Sub.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но его можно дополнительно подключить для пересылки.
Блок EtherCAT также доступен с измененным назначением контактов (EP1816-1008).
Похожие товары

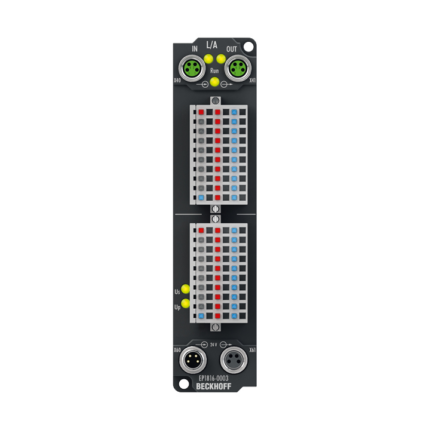

EP1816-0003
