| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M12 , 4-контактные , кодировка D |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
16 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
– |
| Подключение источника питания |
Питание: вилка 1 x 7/8" , 5-контактная; пересылка: розетка 1 x 7/8" , 5-контактная |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Потребляемая мощность из США |
обычно 130 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 440 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

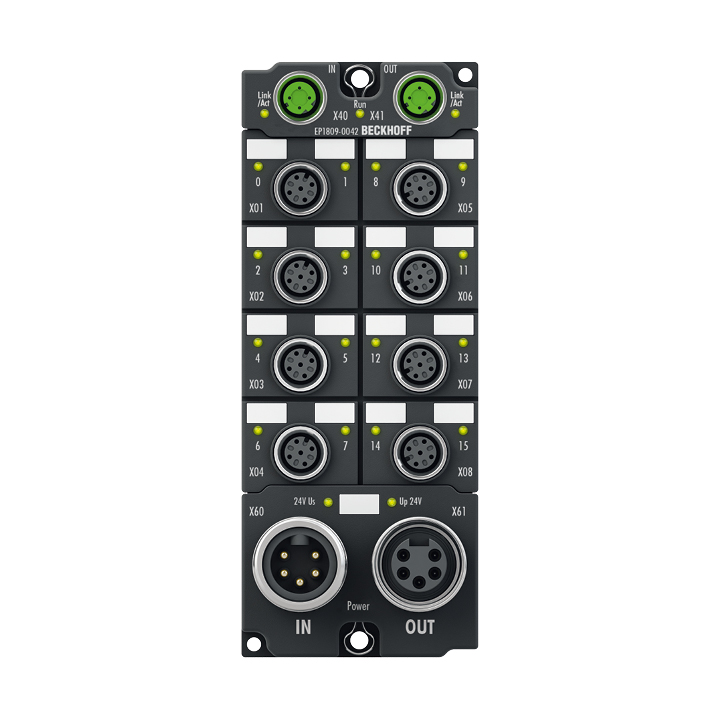

EP1809-0042
Блок EtherCAT EP1809-0042 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M12.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но опционально может быть подключено для переадресации и передано следующему участнику.
Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков.
Благодаря входному фильтру 3,0 ms EP1809-0042 особенно подходит для электронных и механических входов, которые, следовательно, испытывают дополнительные дребезги сигнала. Соединение EtherCAT осуществляется через сокеты M12 с D-кодом.
Похожие товары

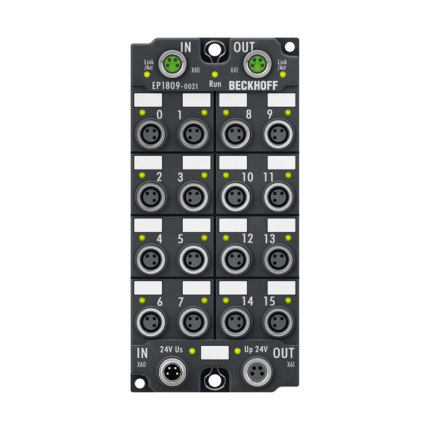

EP1809-0021
