| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
переключение заземления |
| Количество входов |
8 |
| Входы подключения |
Розетка M8 , 3-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
11…30 V |
| Напряжение сигнала «1» |
0…7 V |
| Входной ток |
обычно 3 мА |
| Распределенные часы |
– |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Потребляемая мощность из США |
120 мА |
| Возможное разделение |
Управляющее напряжение/полевая шина: да |
| Особые свойства |
переключение заземления |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

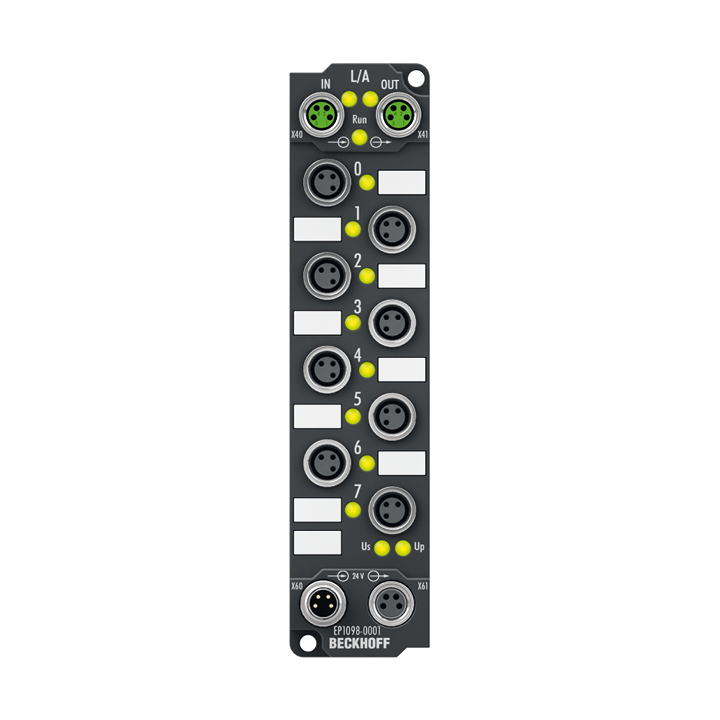

EP1098-0001
Блок EtherCAT EP1098-0001 с цифровыми входами улавливает заземляющие двоичные сигналы управления с уровня процесса и гальванически развязывает их на систему управления. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но опционально может быть подключено для переадресации и передано следующему участнику.
Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков.
Благодаря входному фильтру 10 мкс EP1098-0001 особенно подходит для электронных входов, которые передаются на систему управления с минимальной задержкой благодаря короткому времени фильтрации.
