| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
8 |
| Входы подключения |
Розетка M8 , 3-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
– |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Потребляемая мощность из США |
120 мА |
| Возможное разделение |
500 V |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |

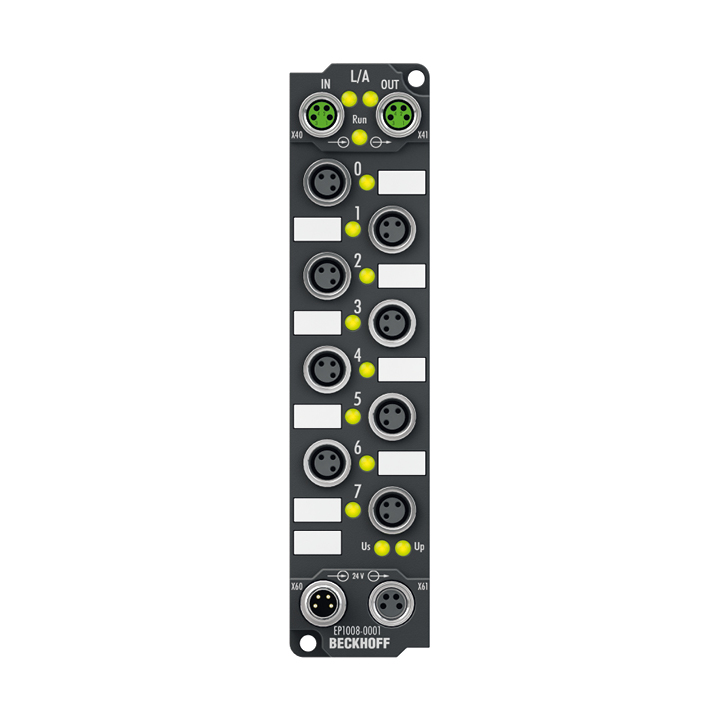

EP1008-0001
Блок EtherCAT EP1008-0001 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но опционально может быть подключено для переадресации и передано следующему участнику.
Питание подключенных датчиков осуществляется через внутренний защищенный от короткого замыкания модуль драйвера с общим количеством 0,5 A для всех датчиков.
Благодаря входному фильтру 3,0 ms EP1008-0001 особенно подходит для электронных и механических входов, которые, следовательно, испытывают дополнительные дребезги сигнала.
