| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Текущий выход |
| Ток сигнала |
0/4…20 мА |
| Количество выходов |
1 (несимметричный) |
| Технология подключения |
2-проводной |
| груз |
< 500 Ω |
| разрешение |
16 Bit (включая знак) |
| Время перехода |
тип. 1 ms |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 95 мА |
| Распределенные часы |
– |
| Особые свойства |
Сторожевой таймер можно параметрировать , пользовательскую настройку можно активировать. |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

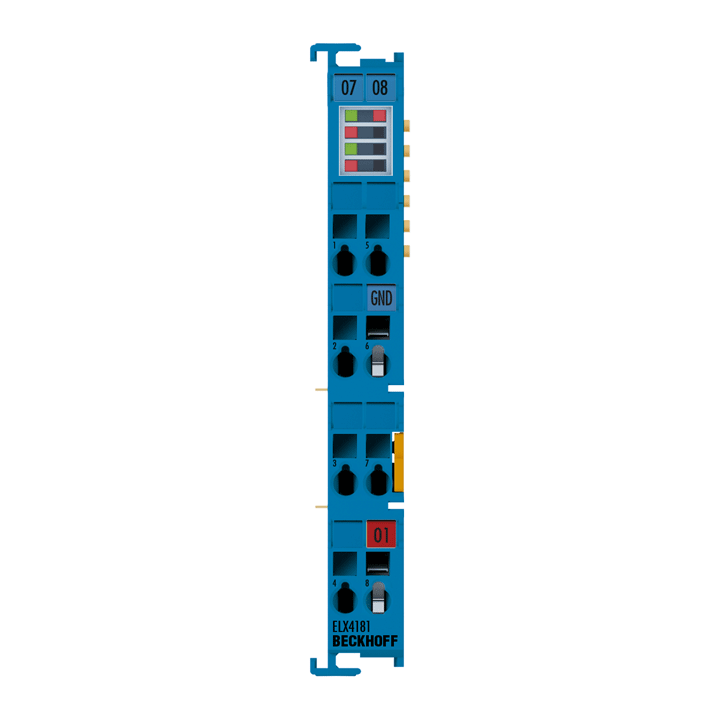

ELX4181
Аналоговая выходная клемма EtherCAT ELX4181 позволяет напрямую подключать искробезопасные полевые устройства с поддержкой HART из опасных зон в зонах 0/20 и 1/21. Например, искробезопасными контроллерами регулирующих клапанов можно управлять с помощью ELX4181. Светодиоды состояния и ошибок предоставляют информацию о состоянии связи HART и сигнализируют о любых ошибках связи.
Протокол HART (выносной адресный датчик шоссе) обеспечивает двустороннюю связь посредством передачи цифровых данных по аналоговой проводке 4–20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными посредством наложенного цифрового сигнала.
Связь HART также может использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств непосредственно в проектирование TwinCAT. Это означает, что конфигурация и диагностика полевых устройств уже доступны в среде разработки. Поскольку концепция FDT поддерживает только 32 Bit, ее нельзя использовать в оболочке 64 Bit TwinCAT XAE.
