| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Измерение температуры |
| Типы датчиков |
Термопары типа K , J , L , E , T , N , U , B , R , S , C (по умолчанию: тип K) |
| Количество входов |
4 (дифференциал) |
| Технология подключения |
2-проводной |
| Диапазон измерения |
зависит от типа датчика; тип предустановки K: -270…+1370 °C , измерение напряжения: ±30…±75 мВ , другие типы и подробности см. в документации |
| разрешение |
0 , 1 °C за цифру |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Внутреннее сопротивление |
тип. ≥ 10 kОм (дифференциал) |
| Входной фильтр частоты среза |
тип. __ДЕРЖАТЬ_0__; в зависимости от длины датчика , времени преобразования , типа датчика |
| Время перехода |
10…5000 ms (настраиваемый , по умолчанию: 310 ms) |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
обычно 10 мА |
| Энергопотребление электронной шины |
обычно 70 мА |
| Особые свойства |
Встроен контроль предельных значений , цифровые фильтры и линеаризация характеристической кривой. |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

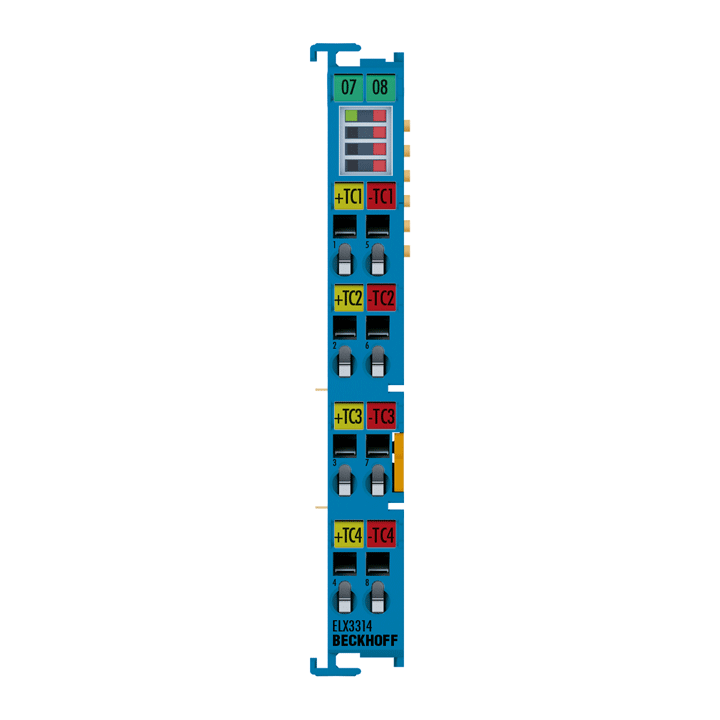

ELX3314
Клемма аналогового входа ELX3314 позволяет напрямую подключать термопары из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Схема ELX3314 может управлять датчиками по 2-проводной технологии. Линеаризация происходит во всем свободно выбираемом диапазоне температур. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая осуществляется посредством измерения внутренней температуры. С помощью ELX3314 также возможно измерение напряжения в диапазоне мВ.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
Строка терминала ELX должна заканчиваться одним ELX9012, двумя ELX9410 или одним EK1110. Использование двух ELX9410 позволяет использовать клеммы EL позади клемм ELX. С помощью EK1110 строку терминала можно продолжить через линию EtherCAT, например, для реализации резервирования кабеля.
