| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Входная мощность |
| Ток сигнала |
4…20 мА |
| Количество входов |
4 (несимметричный) |
| Технология подключения |
2-проводной |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Внутреннее сопротивление |
обычно 250 Ом |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 60 мА |
| Распределенные часы |
Да |
| Особые свойства |
Стандартное и компактное изображение процесса , активируемый КИХ/БИХ-фильтр , контроль пределов , NE43 NAMUR |
| Масса |
ок. 90 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I |

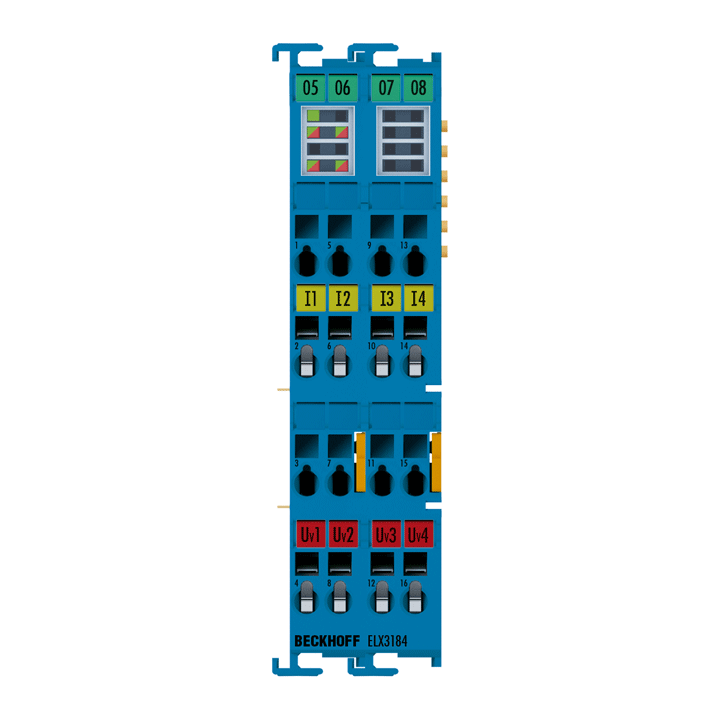

ELX3184
Аналоговая входная клемма EtherCAT ELX318x позволяет напрямую подключать искробезопасные полевые устройства с поддержкой HART из опасных зон в зонах 0/20 и 1/21. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода. Светодиоды также предоставляют информацию о состоянии связи HART и сигнализируют о любых ошибках связи. Терминал EtherCAT отображает состояние сигнала с помощью светодиодов.
Протокол HART (выносной адресный датчик шоссе) обеспечивает двустороннюю связь посредством передачи цифровых данных по аналоговой проводке 4–20 мА. Таким образом, помимо аналогового токового сигнала, с полевым устройством можно обмениваться дополнительными данными посредством наложенного цифрового сигнала.
Связь HART также может использоваться для концепции FDT/DTM. Контейнер TwinCAT FDT позволяет интегрировать DTM полевых устройств непосредственно в проектирование TwinCAT. Это означает, что конфигурация и диагностика полевых устройств уже доступны в среде разработки. Поскольку концепция FDT поддерживает только 32 Bit, ее нельзя использовать в оболочке 64 Bit TwinCAT XAE.
