| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Входная мощность |
| Ток сигнала |
0/4…20 мА |
| Количество входов |
2 (несимметричный) |
| Технология подключения |
2- , 3-проводной (по умолчанию: 3-проводной) |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| измерение сопротивления |
обычно 100 Ом |
| Входной фильтр частоты среза |
5 kHz |
| Время перехода |
тип. 1 ms |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 85 мА |
| Распределенные часы |
Да |
| Особые свойства |
Стандартное и компактное изображение процесса , возможность активации FIR/IIR-фильтра , контроль предельных значений , NE43 NAMUR , TwinSAFE SC |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

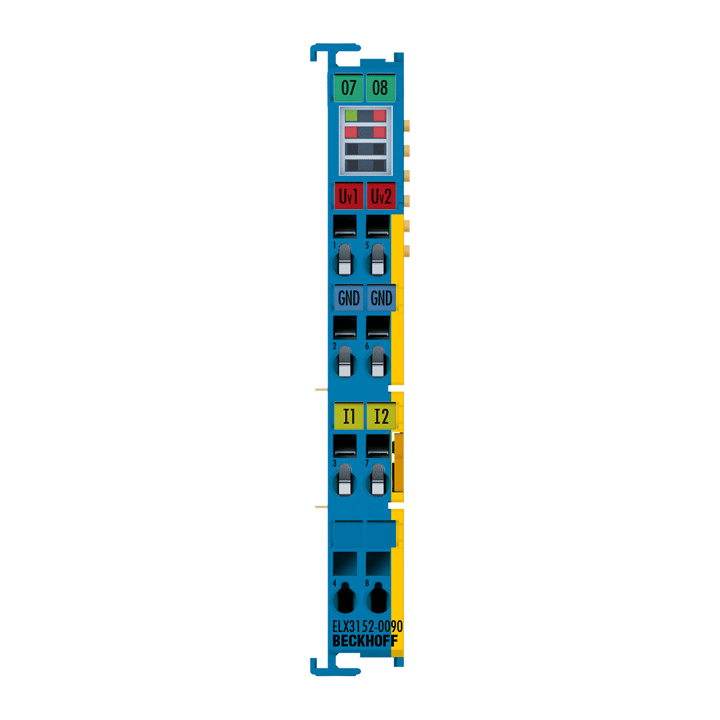

ELX3152-0090
Клемма аналогового входа ELX3152-0090 позволяет напрямую подключать искробезопасные полевые устройства из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. В программном обеспечении диапазон измерения можно переключать между 0…20 мА и 4…20 мА. Благодаря техническому диапазону измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода.
С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4…20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.
Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.
Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
Похожие товары
ELX3152
Аналоговый входной терминал EtherCAT ELX3152 позволяет напрямую подключать искробезопасные полевые устройства из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство автоматизации в гальванически изолированном виде. В программном обеспечении диапазон измерения можно переключать между 0…20 мА и 4…20 мА. Благодаря техническому диапазону измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
Строка терминала ELX должна заканчиваться одним ELX9012, двумя ELX9410 или одним EK1110. Использование двух ELX9410 позволяет использовать клеммы EL позади клемм ELX. С помощью EK1110 строку терминала можно продолжить через линию EtherCAT, например, для реализации резервирования кабеля.
