| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Текущий выход |
| Технология подключения |
2-проводной |
| Количество выходов |
8 |
| Напряжение холостого хода |
24 V DC |
| напряжение нагрузки |
в зависимости от нагрузки (Ri = 272 Ом) |
| Тип нагрузки |
омический , индуктивный , емкостный |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
тип. 30 мА + нагрузка |
| Выходной ток макс. |
30 мА на канал |
| Энергопотребление электронной шины |
обычно 60 мА |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

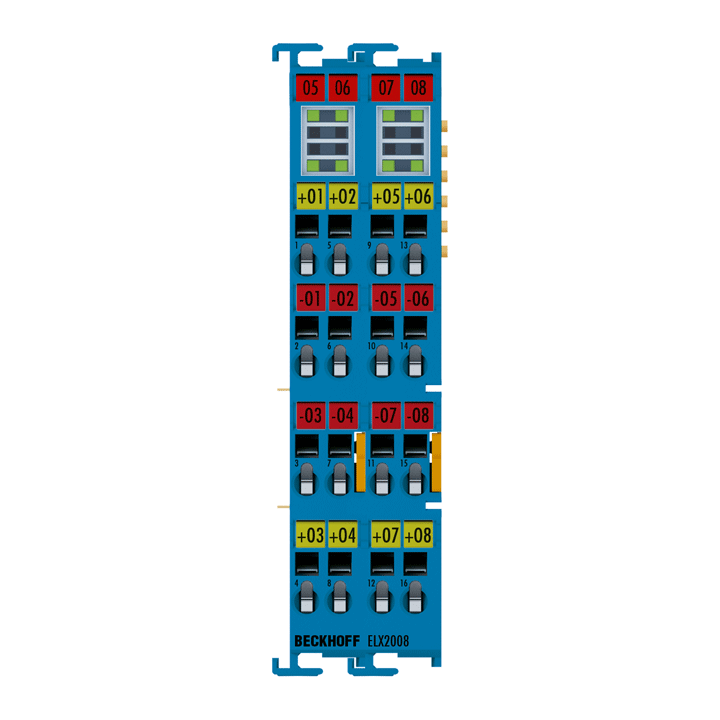

ELX2008
Клемма цифрового выхода ELX2008 позволяет напрямую подключать искробезопасные приводы из потенциально взрывоопасных зон в зонах 0/20 и 1/21. ELX2008 обеспечивает выходное напряжение 24 V постоянного тока и максимальный выходной ток 30 мА на канал. Состояние сигнала отдельных каналов отображается светодиодом.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
Строка терминала ELX должна заканчиваться одним ELX9012, двумя ELX9410 или одним EK1110. Использование двух ELX9410 позволяет использовать клеммы EL позади клемм ELX. С помощью EK1110 строку терминала можно продолжить через линию EtherCAT, например, для реализации резервирования кабеля.
