| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
компактная технология привода |
| функция |
Сервоусилитель в IP20 для двух приводных осей |
| Тип нагрузки |
Трехфазный синхронный двигатель с возбуждением от постоянных магнитов |
| Количество каналов |
2 |
| Количество входов |
4 цифровых входа , 2 обратной связи |
| Технология подключения |
Прямое подключение двигателя к OCT |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Напряжение питания Производительность |
8…48 V пост. тока (внешний) |
| Выходной ток (эфф.) |
2 x 4 , 5 A |
| Пиковый ток (эфф.) |
макс. 2 x 9 , 0 A для 1 s |
| Тактовая частота ШИМ |
16 kHz |
| Частота регулятора тока |
32 kHz |
| Частота регулятора скорости |
16 kHz |
| Частота вращающегося поля |
0…__ДЕРЖАТЬ_0__ |
| Выходное напряжение моторного тормоза |
24 V DC |
| Выходной ток |
макс. 0 , 5 A |
| Потеря мощности |
7 , 5 W тип. |
| Силовые контакты потребления тока |
тип. 100 мА + ток удержания тормоза двигателя |
| Энергопотребление электронной шины |
120 мА |
| Распределенные часы |
Да |
| Особые свойства |
компактный (ширина 30 mm) , абсолютная обратная связь , технология одного кабеля (OCT) , STO через FSoE |
| Реализация СТО |
инициировано TwinSAFE Logic через FSoE |
| Функции безопасной остановки |
Безопасное отключение крутящего момента (STO) , безопасный останов 1 (SS1) |
| протокол |
TwinSAFE/Safety более EtherCAT |
| Время реакции на ошибку |
≤ Время сторожевого таймера (параметрируемое) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 390 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , TÜV SÜD |

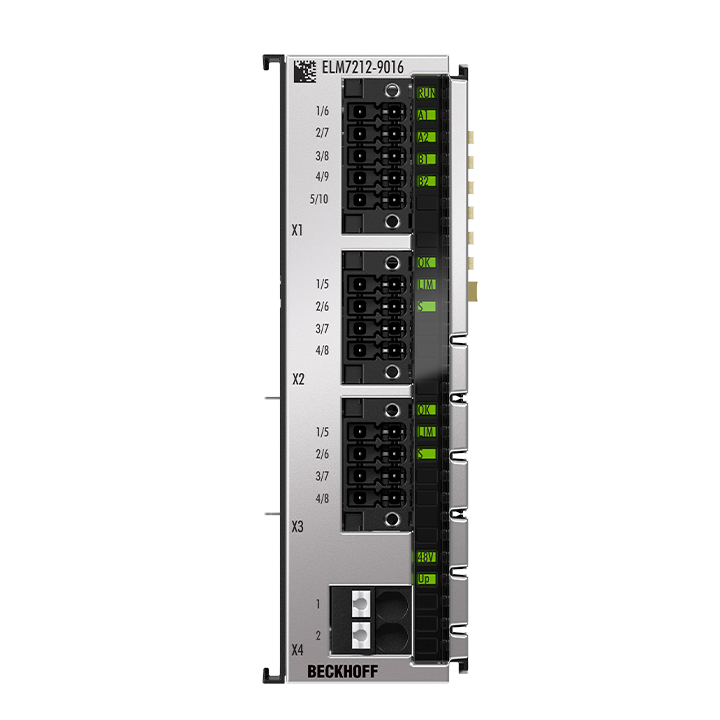

ELM7212-9016
Терминал серводвигателя EtherCAT ELM72xx-9016 со встроенным интерфейсом абсолютных значений обеспечивает высокую производительность сервопривода в очень компактном исполнении. Технология быстрого управления, основанная на токе, ориентированном по полю, и ПИ-регулировании скорости поддерживает быстрые и высокодинамичные задачи позиционирования. Многочисленный мониторинг повышенного и пониженного напряжения, перегрузки по току, температуры клемм или использования двигателя посредством расчета модели I²T обеспечивает высочайший уровень эксплуатационной надежности.
Благодаря технологии One Cable Technology (OCT) кабель энкодера экономится за счет передачи сигналов в цифровом виде через существующий кабель двигателя. Считывание электронных паспортных табличек соответствующих двигателей серии AM81xx позволяет реализовать решение «подключи и работай» и обеспечивает высочайший уровень удобства при вводе в эксплуатацию.
Изделие дополняют дополнительные входы/выходы, такие как два цифровых входа, которые можно использовать для определения конечных положений или фиксации положения, а также дополнительный выход для прямого подключения тормозного резистора для рассеивания рекуперированной энергии.
Особые возможности:
- автоматическое считывание электронной таблички
- TwinSAFE STO/SS1, интегрированная логика
- Технология разъемного соединения
- интегрированный контроль маршрута
В комплект поставки входят вставные разъемы и экранирующая пластина для подключения кабелей двигателя OCT.
