| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 |
| Технология |
Многофункциональный |
| Тип сигнала |
дифференциал |
| Технология подключения |
2/3/4/5/6 проводников |
| Тип подключения |
Вставная 6-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 100 мкс/10 кСпс (на канал , одновременно) |
| Коэффициент передискретизации |
n = 1…100 w по выбору (макс. 10 тыс. отсчетов/с) |
| Внутреннее сопротивление |
> 500 kОм (60 V); > 4 MΩ (другое); 150 Ом (ток) |
| Ошибка измерения/неопределенность |
< ±100 ppm/тип. ±0 , 01% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения , см. документацию. |
| Температурный коэффициент |
до < 1 ppm/K тип. в некоторых диапазонах измерения см. документацию |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 890 мА |
| Силовые контакты потребления тока |
– |
| Масса |
ок. 350 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

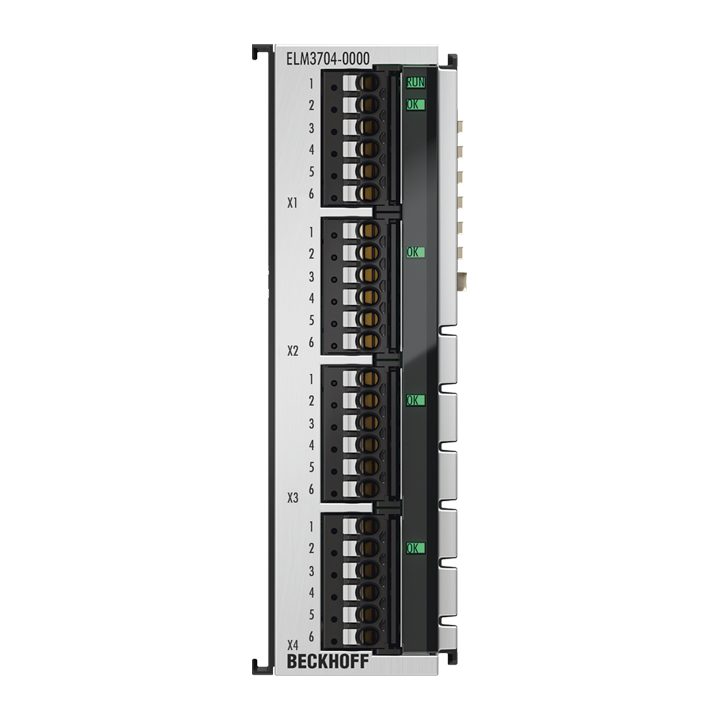

ELM3704-0000
Терминалы EtherCAT серии ELM были разработаны для обеспечения высококачественной метрологической регистрации обычных электрических сигналов в промышленных условиях. Измерительные модули, которые можно гибко использовать, особенно востребованы в лабораторных и испытательных технологиях. Вот почему многофункциональные модули ELM370x имеют входную цепь, для которой через EtherCAT можно настроить более 30 различных типов электрических соединений: от напряжения ±60 V до ±20 мВ, а значит, и термопары и IEPE, тока ±20 мА, измерения сопротивления 5 kΩ и, следовательно, термометра сопротивления (Pt100 и т. д.), измерительных мостов и потенциометров и т. д. зависят от типа 2-6-проводного подключения. Это означает, что большинство задач электрических измерений можно решить с помощью всего лишь одного модуля; На выбор предлагаются различные типы соединений: ELM3704-0001 с высококачественными разъемами LEMO предназначен в первую очередь для лабораторного применения, где конфигурации датчиков меняются каждый день и по-прежнему требуется стабильное и надежное штекерное соединение. С другой стороны, 6-контактная версия с вставным разъемом (ELM3704-0000/ELM3702-0000) идеально подходит для промышленного использования, в котором штекерное соединение снимается лишь изредка в целях технического обслуживания и основное внимание уделяется быстрому подключению.
Другие модули ELM3x0x представляют собой оптимизированные по цене расширения этого универсального модуля ELM370x и поэтому идеально подходят для приложений в машинах с их хорошо спланированным и предсказуемым сценарием применения, в котором тип измерения аналогового входного канала не требует изменения во время выполнения. Для этой цели они могут иметь дополнительные усовершенствованные функции, такие как ELM360x (оценка IPE), которые предлагают переключаемый источник питания.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
