| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
2 |
| Технология |
IEPE , измерение напряжения |
| Тип сигнала |
односторонний |
| Технология подключения |
2-проводной |
| Тип подключения |
Вставная 2-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 20 мкс/50 кСпс (на канал , одновременно) |
| Коэффициент передискретизации |
n = 1…100 wвыбираемый |
| Внутреннее сопротивление |
> 2 MОм |
| Ошибка измерения/неопределенность |
< ±100 ppm/тип. ±0 , 01% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения (DC) , см. документацию. |
| Температурный коэффициент |
< 10 ppm/K тип. |
| Сертификат калибровки (аналог) |
внешняя калибровка |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 460 мА |
| Силовые контакты потребления тока |
– |
| Масса |
ок. 350 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

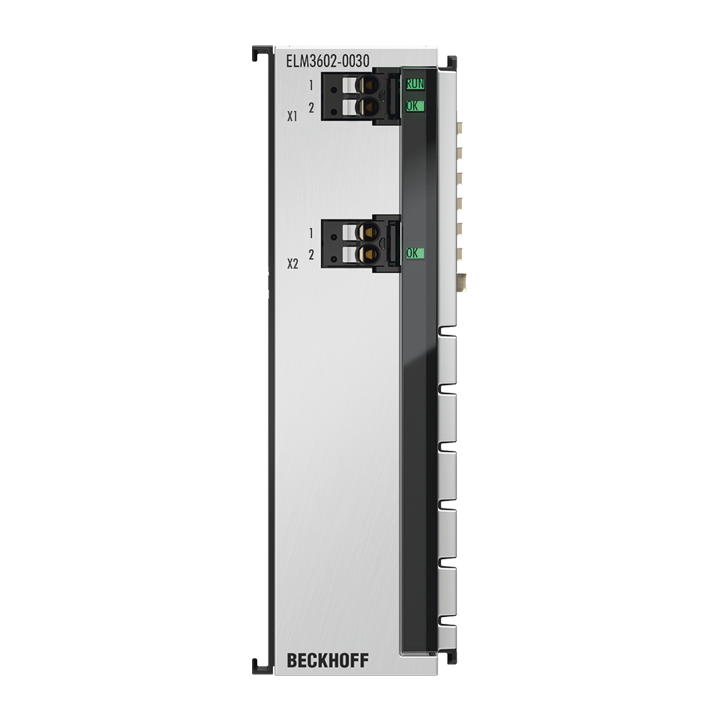

ELM3602-0030
Клеммы EtherCAT ELM360x предназначены для оценки датчиков IEPE (интегрированная электроника пьезоэлектрических), которые в основном используются для диагностики вибрации и акустики. Постоянный ток регулируется до 0/2/4 мА. Входные характеристики также можно гибко регулировать в CoE от DC до 10 Hz. ELM360x в основном измеряет напряжение переменного/постоянного тока, но если, например, Например, если требуется выходной сигнал ускорения [м/с²], можно использовать внутреннюю функцию масштабирования. В режиме измерения напряжения можно установить 12 диапазонов измерения от ±20 мВ до ±10 V и от 0 до 20 V.
Независимо от конструкции сигнала, все модули ELM имеют одинаковые технологические свойства; ELM360x для оценки IEPE обеспечивает максимальную частоту выборки 20 000 или 50 000 выборок в секунду. Датчики IEPE часто подключаются через коаксиальные кабели, поэтому ELM360x-0002 имеет разъем BNC. С другой стороны, 2-полюсная версия с вставным разъемом (ELM360x-0000) идеально подходит для промышленного использования, при котором штекерное соединение снимается лишь время от времени в целях технического обслуживания, а основное внимание уделяется быстрому подключению.
Для каждого устройства здесь можно скачать индивидуальный сертификат калибровки в соответствии со стандартом ISO 17025 или DAkkS, в зависимости от варианта устройства. Эти сертификаты калибровки выданы аккредитованным поставщиком услуг для Beckhoff. Повторная калибровка по запросу.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
