| Статус продукта |
Анонс продукта , ожидаемый выход на рынок в 3 квартале 2026 г. |
|---|---|
| Количество каналов |
2 |
| Технология |
Мост сопротивления , тензодатчики (ДМС) |
| Тип сигнала |
дифференциал |
| Технология подключения |
2/3/4/5/6 проводников |
| Тип подключения |
Вставная 6-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 1 ms/1 кСпс (на канал , мультиплекс) |
| Коэффициент передискретизации |
n = 1…25 wвыбираемый |
| Внутреннее сопротивление |
> 4 MОм |
| Ошибка измерения/неопределенность |
< ±250 ppm/тип. ±0 , 025% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения , см. документацию. |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 85 мА |
| Силовые контакты потребления тока |
тип. 45 мА + нагрузка , всего макс. 150 мА тип. |
| Масса |
ок. 350 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107 % , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold , возможность подключения TEDS , 4-проводное измерение четвертьмостовой схемы. |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

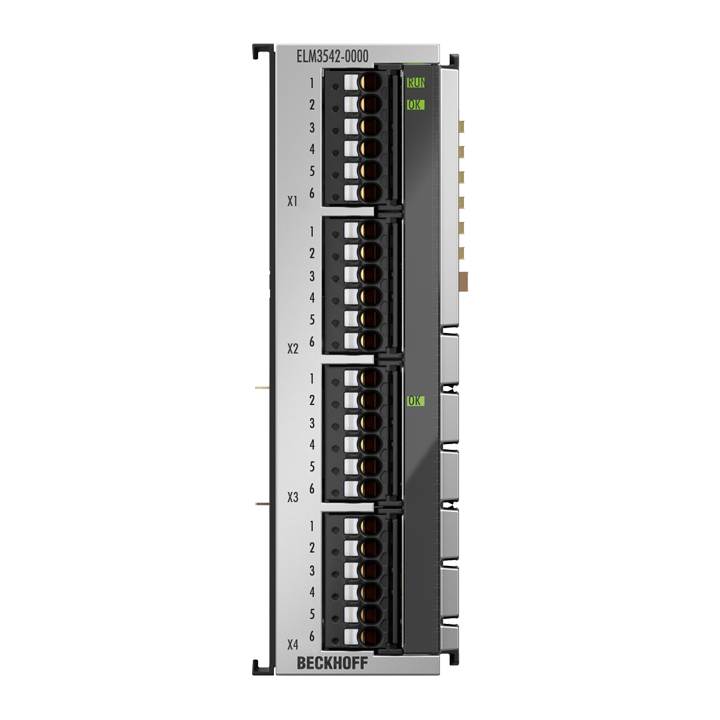

ELM3542-0000
Клеммы EtherCAT ELM3542 и ELM3544 экономичной серии ELM3x4x предназначены для оценки измерительных мостов в полно-, полу- и четвертьмостовых конфигурациях. Благодаря максимальной скорости передачи данных 1 тыс. выборок в секунду на канал они идеально подходят для регистрации менее динамичных процессов, таких как: B. медленные вибрации и соответствующие процессы взвешивания. Они производят измерения с чрезвычайно низким уровнем шума и температурной стабильностью до 60 °C температуры окружающей среды. Встроенный мостовой источник питания может передавать значения от 1 до 12 V и, как и все другие параметры, может быть установлен онлайн в CoE во время выполнения. ELM3542 также имеет возможность подключения TEDS-IC в датчике для каждого канала, поэтому DMS можно считывать, распознавать и записывать в электронном виде сразу после подключения. В остальном ELM354x обладает всеми функциями, уже известными из быстрой базовой серии ELM350x, такими как внутренние переключаемые дополнительные резисторы, а также комплексная диагностика датчиков и функций для промышленной круглосуточной работы. 6-контактный штекер (вставной) можно снять в целях технического обслуживания, не отсоединяя отдельные провода.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
