| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 |
| Технология |
Измерение температуры или напряжения , регулируемое для каждого канала |
| Тип сигнала |
дифференциал |
| Технология подключения |
2-проводной |
| Тип подключения |
Вставная 6-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 1 ms/1 кСпс (на канал , мультиплекс) |
| Коэффициент передискретизации |
n = 1…20 wвыбираемый |
| Внутреннее сопротивление |
> 4 MОм |
| Ошибка измерения/неопределенность |
в зависимости от типа TC , см. документацию , напр. B. Тип K: < ±0 , 7 °C при 23 °C и < ±1 , 1 °C при 0…55 °C с внутренним холодным спаем |
| Температурный коэффициент |
в зависимости от типа TC , см. документацию , напр. Б. Тип К: < 15 мК/К |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) , регулируемый: 0 , 1/0 , 01/0 , 001 °C |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 220 мА |
| Силовые контакты потребления тока |
– |
| Масса |
ок. 350 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Тепловые потери мощности |
тип. 2 W |
| Особые свойства |
Представлен AGND , измерение синфазного режима , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

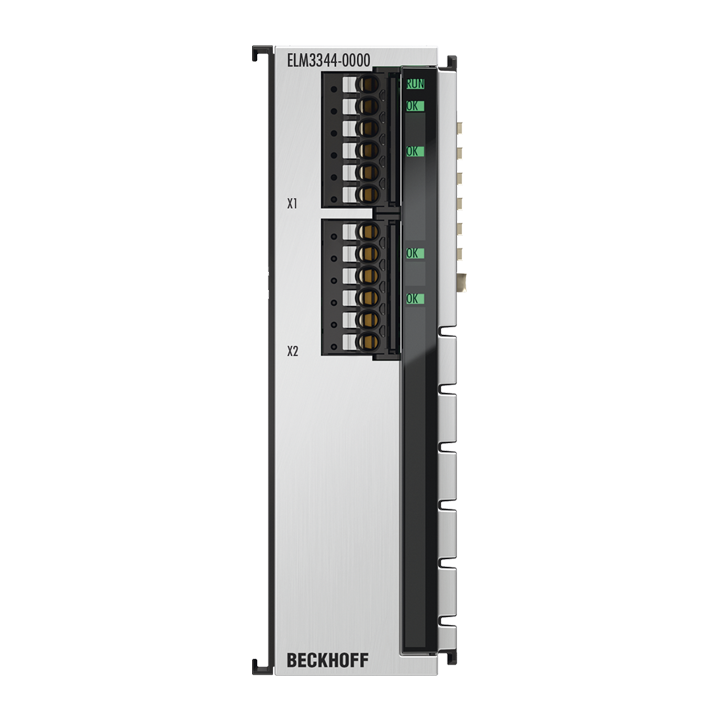

ELM3344-0000
4- и 8-канальные терминалы EtherCAT ELM334x экономичной серии предназначены для измерения температуры термопарами. Охватываются все распространенные типы термопар; Благодаря частоте дискретизации 1 тыс. выборок в секунду на канал можно легко записать даже быстрые процессы. Разрешение можно регулировать до 0,001 °C. Свойства канала можно настроить индивидуально для каждого канала через CoE. Точное измерение внутреннего холодного спая обеспечивает исключительно высокую точность измерений.
В варианте ELM334x-0000 6-контактный разъем (вставной) можно снять для технического обслуживания, не отсоединяя отдельные провода. На нем также имеется внутреннее заземление для внешнего подключения, чтобы избежать разницы потенциалов между каналами. Кроме того, ELM334x может также непрерывно измерять потенциальные различия для выявления нарушений.
Для самых высоких требований к точности разработана версия ELM334x-00×3 с белым «универсальным» гнездом термопары этой серии. Это означает, что термопару можно вставить в клемму, не меняя материал, и, следовательно, ее можно измерять еще лучше. Заменять датчики в лаборатории стало еще проще с помощью мини-розетки.
Как и все терминалы ELM3xxx, ELM334x поддерживает конструктор фильтров TwinCAT 3 TE1310 для разработки фильтров для конкретного приложения и типичные для ELM3xxx внутренние функции для обработки данных, такие как расчет истинного среднеквадратического значения, указатель перетаскивания и т. д.
Внедренные силовые контакты упрощают распределение потенциала непосредственно на монтажной рейке. Чтобы уменьшить воздействие окружающего воздуха, на клемму можно установить защитную крышку ZS9100-0003, доступную в качестве аксессуара.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
