| Статус продукта |
Анонс продукта , ожидаемый выход на рынок во втором квартале 2026 года |
|---|---|
| Количество каналов |
4 |
| Технология |
Измерение сопротивления или температуры , регулируемое для каждого канала |
| Технология подключения |
2/3/4 проводника |
| Тип подключения |
Вставная 6-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 1 ms/1 кСпс (на канал , мультиплекс) |
| Коэффициент передискретизации |
n = 1…5 wвыбираемый |
| Ошибка измерения/неопределенность |
< ±50 ppm/тип. ±0 , 005% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения , см. документацию. |
| Температурный коэффициент |
до < 10 ppm/K тип. в некоторых диапазонах измерения см. документацию |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 350 мА |
| Масса |
ок. 350 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold , параметр преобразования B , DIN IEC 60751 , Steinhart-Hart , AGND |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

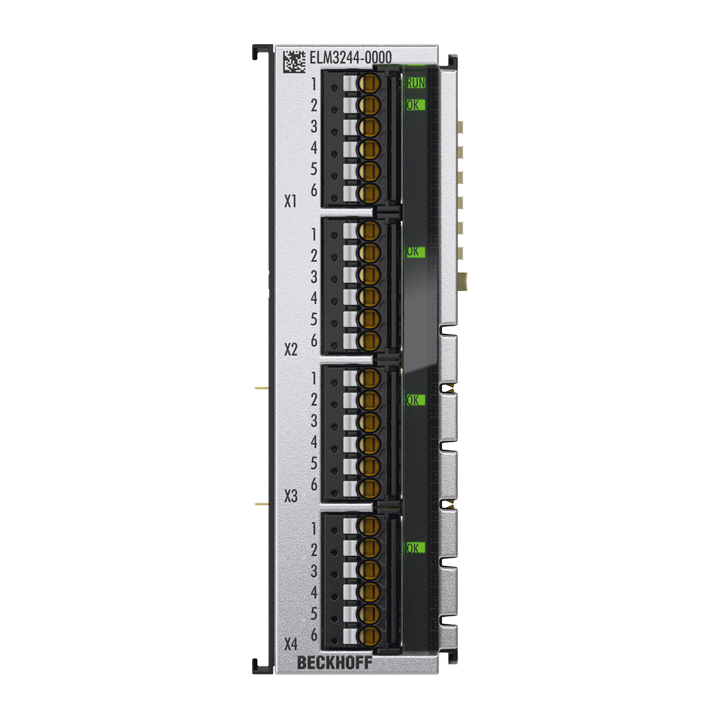

ELM3244-0000
ELM3244-0000 и ELM3246-0000 очень точно измеряют сопротивление в нескольких диапазонах измерения до 5 kОм и поэтому подходят, например. B. для критических измерений температуры с высокими требованиями. Вы можете вывести значение сопротивления напрямую или преобразовать его локально, в зависимости от установленной характеристики RTD (например, Pt100/Pt1000), в точную температуру до < ±0,05 °C, в зависимости от типа. Таким образом, возможности измерения RTD Beckhoff варьируются от простого EL320x до точного EL320x-0010 и ELM324x. Имея частоту дискретизации 1 kSps, они относятся к экономичному ряду и подходят для наблюдения за довольно медленными процессами, за которыми, однако, необходимо очень внимательно следить.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
