| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 |
| Технология |
Измерение напряжения или тока , регулируемое для каждого канала |
| Тип сигнала |
дифференциал |
| Технология подключения |
2/3/4 проводника |
| Тип подключения |
Вставная 4-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 1 ms/1 кСпс (на канал , мультиплекс) |
| Коэффициент передискретизации |
n = 1…20 wвыбираемый |
| Внутреннее сопротивление |
> 4 MОм (напряжение) , тип. 200 Ом (ток) |
| Ошибка измерения/неопределенность |
< ±100 ppm/тип. ±0 , 01% в некоторых диапазонах измерения , на основе конечного значения соответствующего диапазона измерения 0…50 °C , см. документацию. |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 250 мА |
| Силовые контакты потребления тока |
зависит от нагрузки |
| Масса |
ок. 350 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Тепловые потери мощности |
тип. 2 W |
| Особые свойства |
ExtendedRange 107 % , бесплатные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold , сервисный штекер , метка времени |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

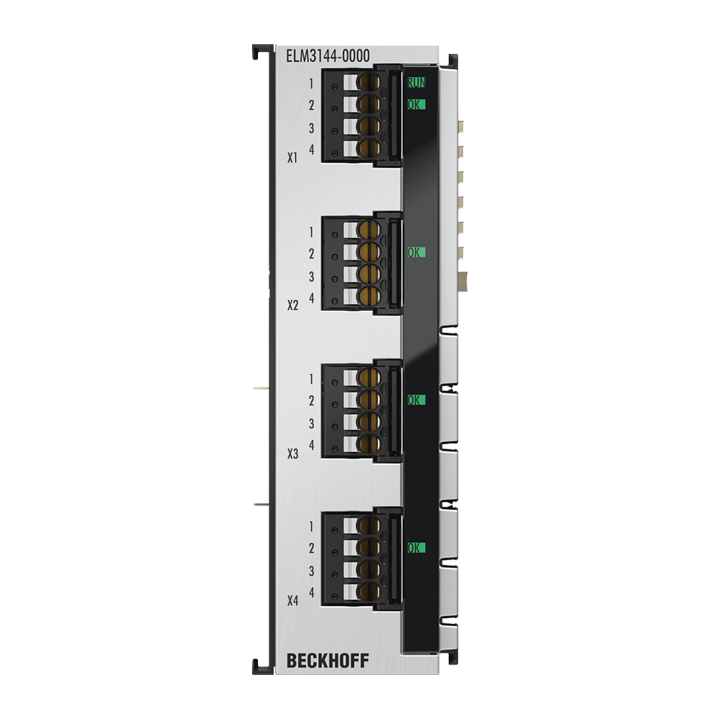

ELM3144-0000

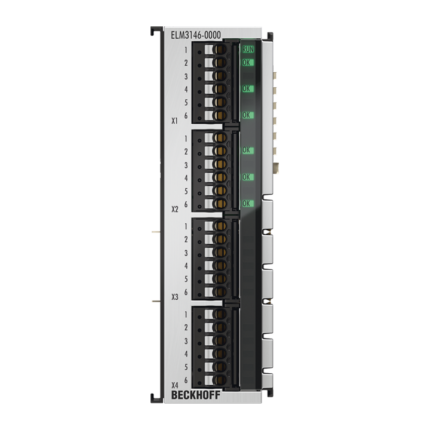

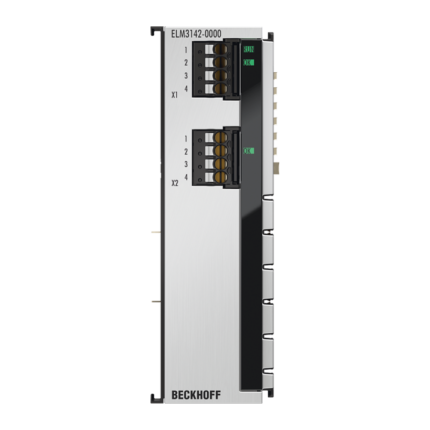

2-, 4-, 6- или 8-канальные клеммы EtherCAT ELM314x экономичной серии можно настраивать поканально для измерения тока или напряжения и обеспечивать частоту дискретизации до 1 кСпс на канал. Могут обрабатываться аналоговые сигналы в диапазоне от ±1,25 до ±10 V, от 0 до 10 V, от ±20 мА или от 0/4 до 20 мА. Каждый канал настраивается на измерение U или I и соответствующий диапазон измерения посредством управления с помощью TwinCAT через интерфейс CoE. Здесь также можно настроить обширные диагностические функции для длительного использования без присмотра. 2, 4 или 6-контактные вставные разъемы можно снять в целях технического обслуживания и обеспечить непосредственное питание подключенного датчика. Боковые силовые контакты упрощают распределение потенциала непосредственно на монтажной рейке. Доступны типичные функции EtherCAT: функция распределенных часов с меткой времени и хорошо известные функции обработки данных базовой серии, такие как фильтрация, расчет истинного среднеквадратического значения и т. д.
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
