| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
2 |
| Технология |
Измерение напряжения |
| Тип сигнала |
дифференциал |
| Технология подключения |
2-проводной |
| Тип подключения |
Вставная 2-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 50 мкс/20 кСпс (на канал , одновременно) |
| Коэффициент передискретизации |
n = 1…100 w по выбору (макс. 20 тыс. отсчетов/с) |
| Внутреннее сопротивление |
> 500 kОм (30 V); > 4 MΩ (другие) |
| Ошибка измерения/неопределенность |
< ±50 ppm/тип. ±0 , 005% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения , см. документацию. |
| Температурный коэффициент |
< 1 ppm/K тип. |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Функциональная диагностика |
Да |
| Распределенные часы |
да , точность << 1 мкс |
| разрешение |
24 Bit (включая знак) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Энергопотребление электронной шины |
обычно 330 мА |
| Силовые контакты потребления тока |
– |
| Масса |
ок. 350 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

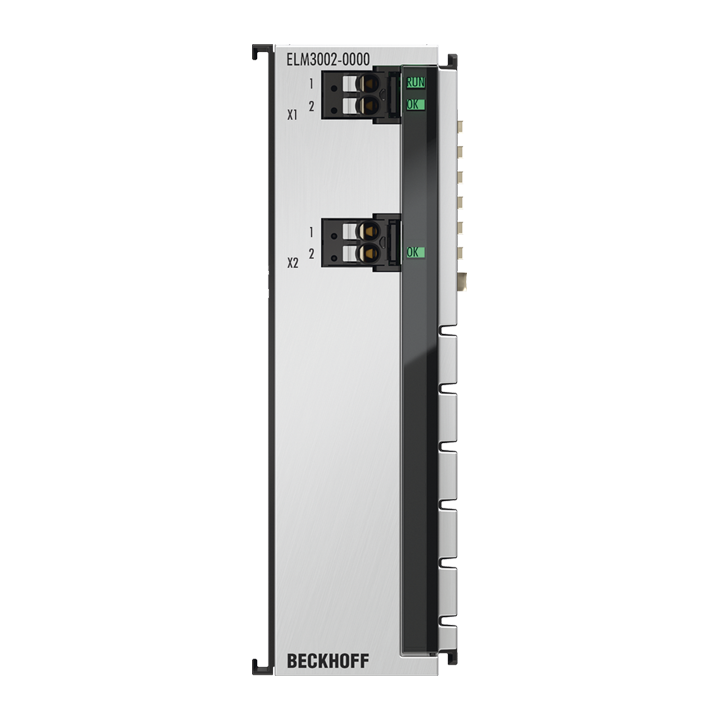

ELM3002-0000
Клеммы EtherCAT ELM300x предназначены для гибкого измерения напряжения от 20 мВ до 30 V в одиннадцати диапазонах измерения. Диапазон измерения должен быть выбран в CoE, а также другие параметры настройки, такие как: B. параметры фильтра. Независимо от конструкции сигнала, все модули ELM имеют одинаковые технологические свойства; ELM300x для измерения напряжения обеспечивает максимальную частоту выборки 10 000 или 20 000 выборок в секунду. 2-контактный штекер (вставной) можно снять в целях технического обслуживания, не отсоединяя отдельные провода.
Этот зажим также доступен в варианте с индивидуальным сертификатом калибровки. (Смотреть похожие товары)
Подробную документацию можно получить по адресу отдела продаж, поддержки Beckhoff или по адресуmesstechnik@beckhoff.de.
Этот измерительный терминал серии ELM3xxx позволяет эффективно внедрять комплексные системы сбора данных (DAQ) с высокими требованиями к точности измерений и синхронизации времени.
