| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Тормозной прерыватель |
| Номинальное напряжение |
любой до 72 V |
| емкость |
155 µF |
| Макс. пульсирующий ток |
10 A |
| Внутреннее сопротивление |
< 5 mОм |
| Напряжение прерывателя |
регулируемый |
| Рекомендуемый тормозной резистор |
10 Ом , тип. 100 W (зависит от приложения) |
| Диапазон контроля перенапряжения |
тип. 1 V , параметрируется через данные CoE |
| Тормозной резистор тактовой частоты |
в зависимости от нагрузки , макс. 100 мкс , 2-точечное управление |
| Возможное разделение |
1500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
регулируемое пороговое значение |
| Масса |
ок. 90 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

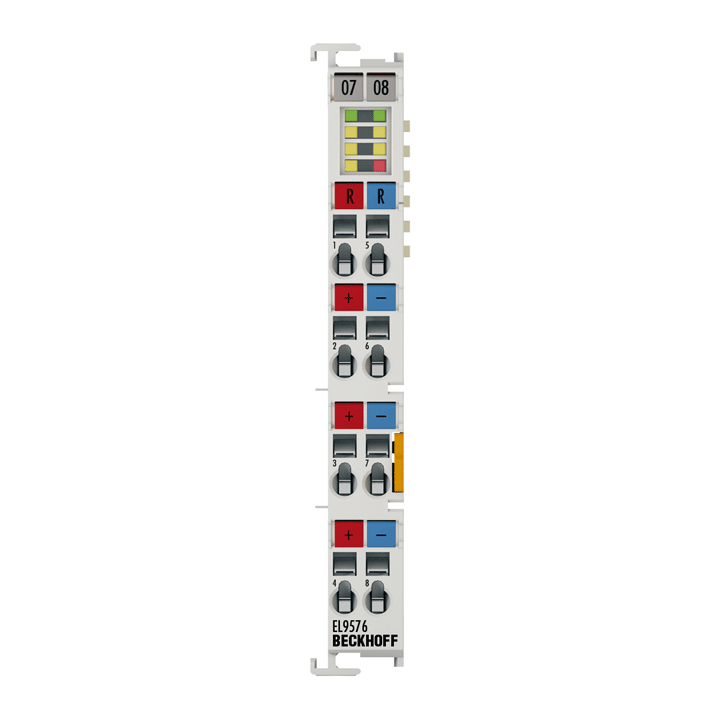

EL9576
Клемма тормозного прерывателя EL9576 содержит высокопроизводительные конденсаторы для стабилизации напряжения питания. EL9576 можно использовать в сочетании с клеммами шагового двигателя EL70xx, клеммами двигателя постоянного тока EL73xx или клеммами серводвигателя EL72xx. Низкое внутреннее сопротивление и высокое сопротивление импульсному току обеспечивают хорошую буферизацию параллельно с источником питания. В частности, при использовании приводной техники обратные токи сохраняются и, таким образом, предотвращаются перенапряжения. Если восстановленная энергия превышает емкость конденсаторов, ее можно рассеять через внешний тормозной резистор. Этот порог переключения можно параметризовать непосредственно в системном менеджере TwinCAT.
Характеристики
