| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Зажим источника питания |
| Устойчивость к короткому замыканию |
Да |
| Входное напряжение |
24 V DC (-15 %/+20 %) |
| Выходное напряжение |
24 V DC (-15 %/+5 %) |
| Выходной ток |
≤ 0 , 1 A |
| Энергопотребление электронной шины |
90 мА |
| Напряжение изоляции |
Постоянная нагрузка 1500 В переменного тока со стороны поля/E-шина |
| Входное/выходное напряжение изоляции |
Постоянная нагрузка 500 В переменного тока (со стороны поля) |
| Особые свойства |
Автоматический перезапуск после короткого замыкания , диагностика UIN/UOUT |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-45…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

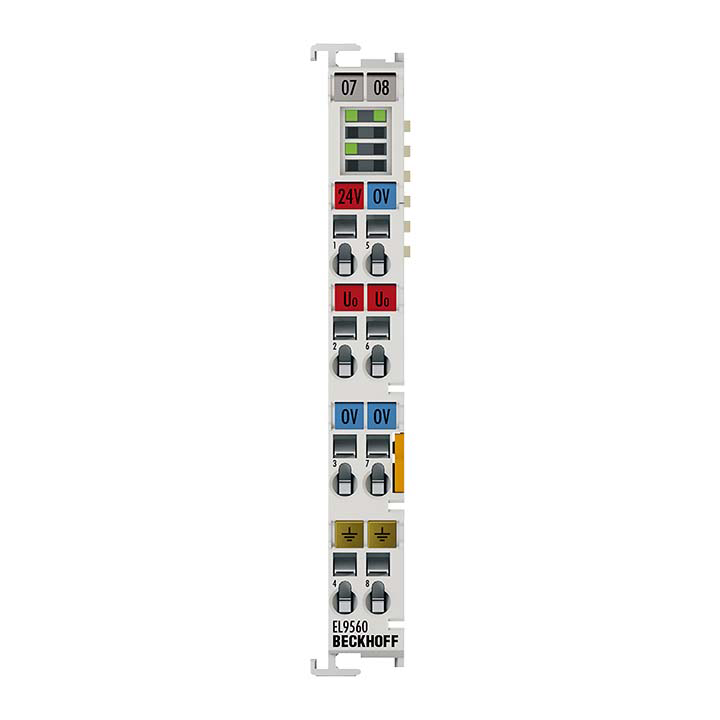

EL9560
Клемма источника питания EL9560 генерирует гальванически развязанное выходное напряжение на основе входного напряжения 24 V постоянного тока. Выходное напряжение можно снять на клемме с током 0,1 A. Следующие клеммы EtherCAT также подаются этим напряжением через силовые контакты. Светодиоды питания отображают рабочее состояние терминала. Между входным и выходным напряжением 500 V существует гальваническая развязка.
Характеристики
