| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Терминал подачи потенциала AS-интерфейса |
| Входное напряжение |
до 35 V |
| Выходное напряжение |
до 35 V |
| Выходной ток |
2 A |
| текущая нагрузка |
макс. 2 A |
| конфигурация |
нет адреса или настройки конфигурации |
| Энергопотребление электронной шины |
обычно 100 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Диагностика в образе процесса |
– |
| Особые свойства |
нет гальванической развязки |
| Масса |
ок. 90 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Сертификат AS-интерфейса |
да , ТО-нет. 101601 |

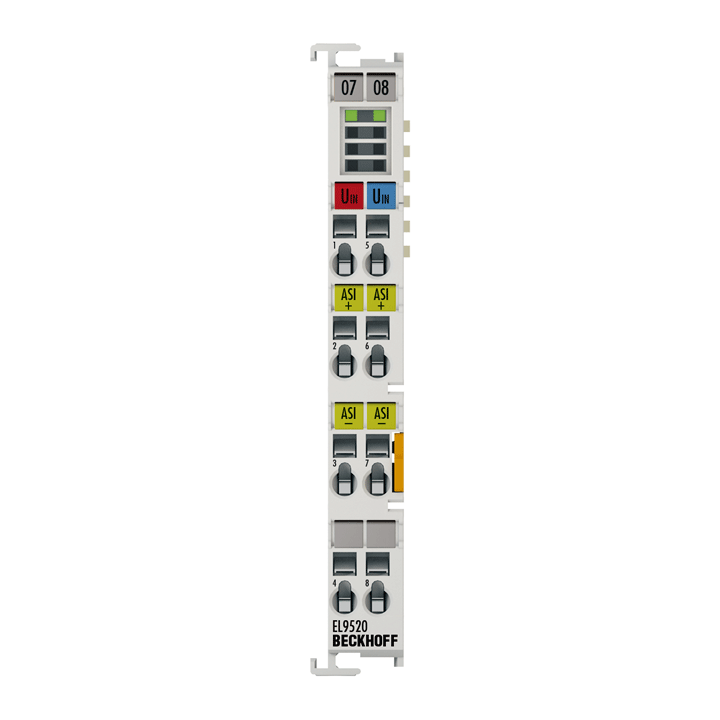

EL9520
Клемма подачи потенциала EL9520 разделяет входные и выходные сигналы с помощью встроенного фильтра и позволяет питать сети AS-Interface от стандартных источников питания или другой сети AS-Interface. EL9520 можно использовать непосредственно рядом с главным терминалом AS-Interface EL6201. Параллельная работа этой комбинации в клеммной колодке EtherCAT возможна несколько раз и экономит несколько источников питания AS-Interface.
Характеристики
