| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Зажим источника питания |
| Устойчивость к короткому замыканию |
Да |
| Входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной ток |
тип. 70 мА + (E-Bus/4) |
| Выходное напряжение |
5 V для снабжения электробуса |
| Выходной ток |
2 A |
| Энергопотребление электронной шины |
– |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Диагностика в образе процесса |
Да |
| Особые свойства |
Стандартный канал EL |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

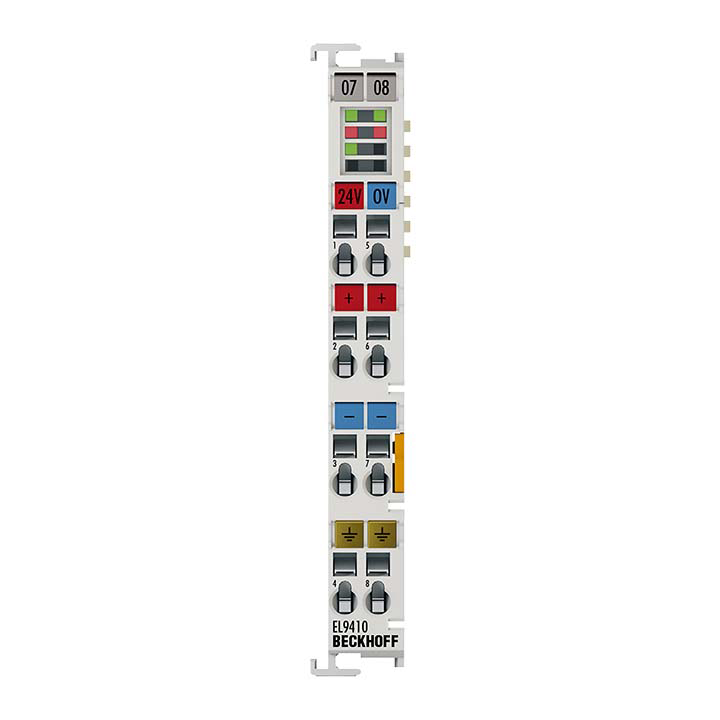

EL9410
Клемма источника питания EL9410 используется для обновления E-bus, через которую происходит обмен данными между соединителем EtherCAT и клеммами. Каждому терминалу EtherCAT требуется определенный ток от E-bus (см. технические данные: «Ток потребления E-bus»). Этот ток подается в E-bus от источника питания соответствующего соединителя EtherCAT. В конфигурациях с большим количеством клемм EtherCAT EL9410 можно использовать для увеличения питания E-bus на 2 A. В дополнение к обновлению E-шины можно обеспечить подачу постоянного тока 24 V для силовых контактов до 10 A. EL9410 имеет диагностику, которая отображается с помощью светодиода и на изображении процесса.
