| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Зажим для экрана |
| текущая нагрузка |
≤ 10 A |
| Номинальное напряжение |
любой до 230 V AC/DC |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Подключение экрана |
2 x |
| Дополнительный вариант подключения к силовому контакту |
2 |
| Ширина на изображении процесса |
0 |
| Электрическое подключение к монтажной рейке |
Да |
| Ширина корпуса |
12 mm |
| Расположен на клеммах EtherCAT с силовым контактом. |
всего 2 силовых контакта |
| Особые свойства |
Рассеяние электромагнитных помех |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

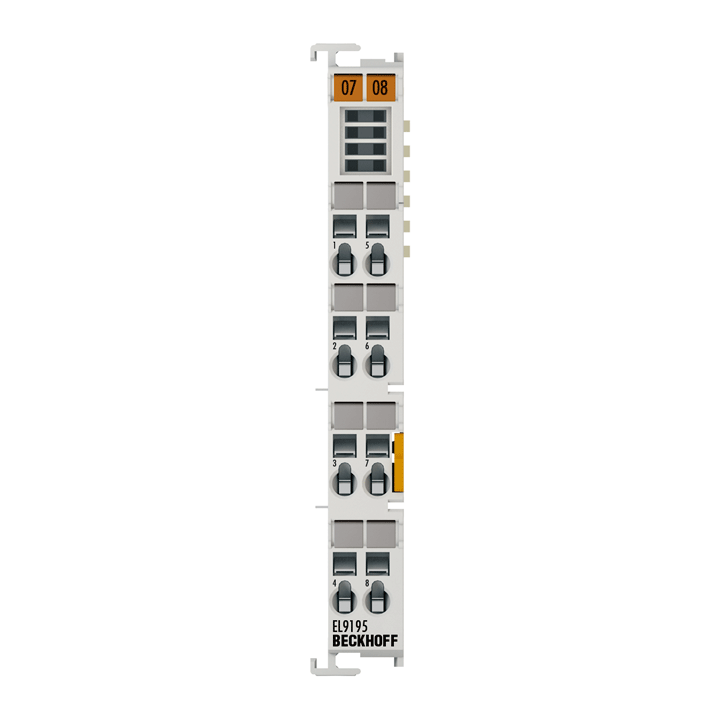

EL9195
Экранирующий зажим EL9195 позволяет подключить экран спереди через 2 зажимных контакта, которые подключаются непосредственно к монтажной рейке для оптимального рассеивания электромагнитного излучения.
Многократный отвод напряжения питания через передние клеммные контакты дополнительно обеспечивается клеммой EtherCAT EL9195. Кнопки 24 V и 0 V можно нажать дважды спереди. Силовые контакты подключаются к контактам передней клеммы и выводятся на соседнюю клемму. EL9195 позволяет сократить использование дополнительных клеммных колодок на клеммной колодке.
Характеристики
