| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Зажим для экрана |
| текущая нагрузка |
≤ 10 A |
| Номинальное напряжение |
любой до 230 V AC |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Подключение экрана |
8 x |
| Дополнительный вариант подключения к силовому контакту |
нет |
| Электронный автобус прошёл мимо |
Да |
| Ширина на изображении процесса |
0 |
| Электрическое подключение к монтажной рейке |
Да |
| Ширина корпуса |
12 mm |
| Расположен на клеммах EtherCAT с силовым контактом. |
да , слева без физкультуры |
| Расположен на клеммах EtherCAT без силового контакта. |
– |
| Особые свойства |
Рассеяние электромагнитных помех через большие медные поверхности на монтажную рейку |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Разрешения/маркировка |
CE , UL |

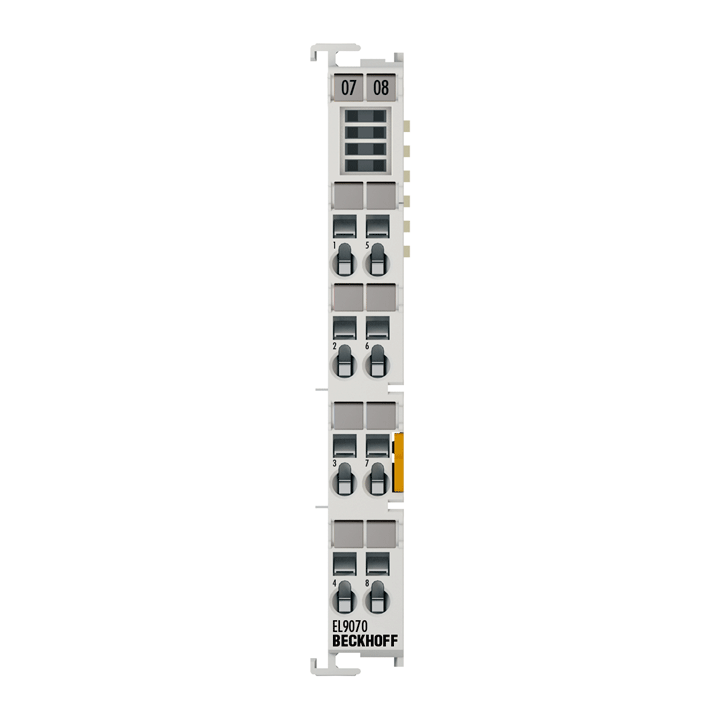

EL9070
Зажим для экрана EL9070 имеет восемь клеммных точек с потенциалом монтажной рейки и позволяет подключать экран без дополнительных клеммных колодок или проводки. Благодаря своей внутренней медной поверхности по всей поверхности EL9070 также обеспечивает хорошее экранирование между двумя клеммами EtherCAT.
