| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
компактная технология привода |
| Технология подключения |
Прямое подключение двигателя |
| Количество входов |
1 конечная позиция на канал |
| Тип нагрузки |
Щеточный двигатель постоянного тока , индуктивный |
| Количество каналов |
2 |
| Количество выходов |
1 двигатель постоянного тока на канал |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Напряжение питания Производительность |
24 V постоянного тока (внутренний через силовые контакты) |
| Выходной ток |
макс. 1 A на канал |
| Увеличение производительности |
да , через модуль вентилятора ZB8610 |
| Выходной ток с ZB8610 |
макс. 3 , 0 A на канал |
| Тактовая частота ШИМ |
32 kHz , каждый сдвиг по фазе на 180° |
| рабочий цикл |
0…100 % (управление напряжением) |
| разрешение |
макс. 10-битный ток , 16-битная скорость |
| Силовые контакты потребления тока |
тип. 40 мА + ток двигателя |
| Энергопотребление электронной шины |
обычно 140 мА |
| Распределенные часы |
Да |
| Особые свойства |
Контроль пути |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , UL |

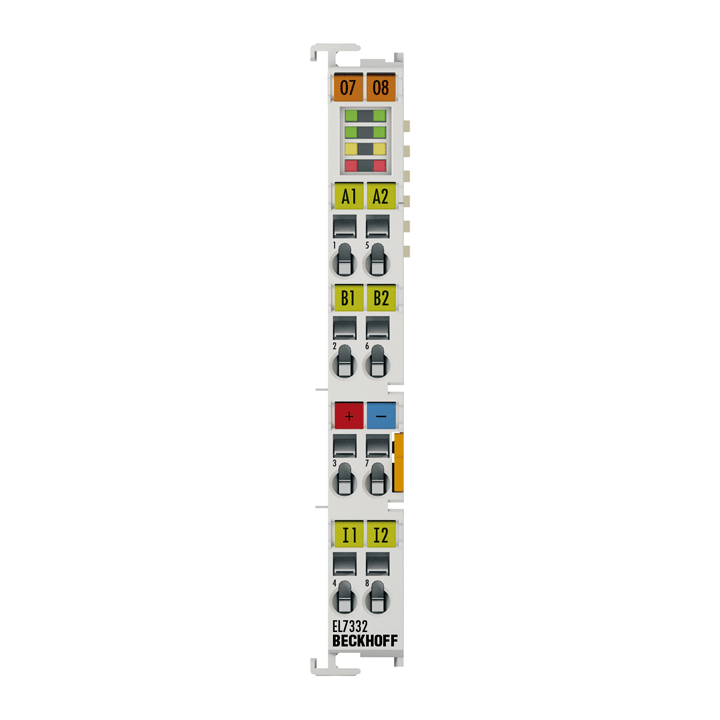

EL7332
Клемма EtherCAT EL7332 обеспечивает прямое управление двумя двигателями постоянного тока и гальванически изолирована от E-шины. Скорость задается 16-битным значением от устройства автоматизации. Выходной каскад устойчив к перегрузкам и коротким замыканиям; предупреждение о тепловой перегрузке задается для обоих каналов вместе. Терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды обеспечивают быструю диагностику на месте.
Характеристики
