| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
компактная технология привода |
| Технология подключения |
Прямое подключение двигателя + обратная связь |
| Количество входов |
2 конечных положения , 1 датчик |
| Тип нагрузки |
2-фазный шаговый двигатель (униполярный/биполярный) |
| Количество выходов |
1 шаговый двигатель , 1 тормоз двигателя |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Напряжение питания Производительность |
8…48 V пост. тока (внешний) |
| Выходной ток |
макс. 5 , 0 A |
| Увеличение производительности |
да , через модуль вентилятора ZB8610 |
| Выходной ток с ZB8610 |
макс. 6 , 5 A |
| Частота каденса |
настраивается до 16 000 полных шагов/с |
| Схема шага |
64-кратный микрошаг |
| Частота регулятора тока |
ок. 30 kHz |
| разрешение |
ок. 5000 позиций в типичных применениях (за оборот) |
| Входной сигнал энкодера |
5…24 V пост. тока , тип. 5 мА , несимметричный |
| Подключение энкодера |
A , B , C , ворота/защелка |
| Входная частота |
макс. 400 000 шагов/с (при 4-кратной оценке) |
| Силовые контакты потребления тока |
обычно 50 мА |
| Энергопотребление электронной шины |
обычно 140 мА |
| Распределенные часы |
Да |
| Особые свойства |
Управление маршрутом , энкодер , ориентированное на поле управление |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Относительная влажность |
95% без конденсации |
| Масса |
ок. 90 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , UL |

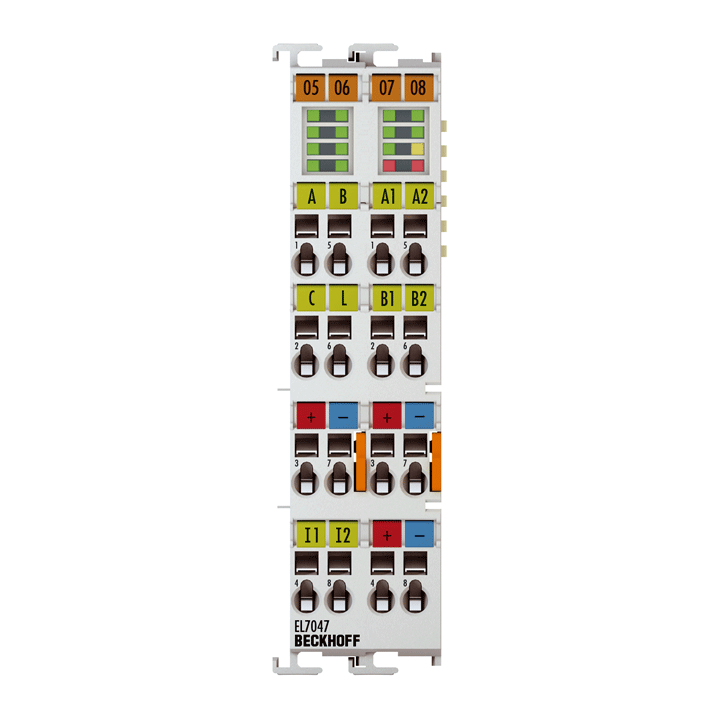

EL7047
Клемма EtherCAT EL7047 предназначена для прямого подключения шаговых двигателей среднего диапазона мощностей до 5 A и диапазона напряжений 8…48 V. Выходной каскад шагового двигателя компактно расположен вместе с двумя цифровыми входами для концевых выключателей и интерфейсом энкодера на клемме EtherCAT. EL7047 можно адаптировать к используемому двигателю и требованиям применения путем параметрирования. Особенно тихий и точный ход двигателя обеспечивается 64-кратным микрошагом.
В сочетании с соответствующим шаговым двигателем EL7047 представляет собой недорогое и компактное решение для привода. Благодаря крутильно-жесткому встроенному энкодеру (1024 инкр/об) шаговые двигатели серии AS2000 идеально подходят для управления с обратной связью EL7047.
Выходной ток терминала может быть увеличен до 6,5 A в сочетании с вентиляторным модулем ZB8610 (непрерывная работа при полной нагрузке).
TwinCAT 3 Drive Manager 2 служит инструментом ввода в эксплуатацию. Структурированная структура и разнообразные функции делают ввод оси в эксплуатацию простым и интуитивно понятным.
