| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
D-Sub , 9-контактный |
| Участник |
32 , до 64 при использовании трансиверов сверхмалой мощности |
| Каналы передачи |
1 |
| Стоимость трансфера |
9600 , 19200 , 38400 , 57600 , 76800 и 115200 бод (по умолчанию: 9600 бод) |
| Интерфейсы |
1 x RS485 |
| согласующий резистор |
внешне через разъем ZB3100 или ZS1031-3000 |
| Сопротивление смещению (сетевое смещение) |
внешне через разъем ZB3100 или ZS1031-3000 |
| Длина линии |
макс. 500 m витая пара |
| Обеспечение внешнего снабжения |
1 х макс. 5 V/20 мА , от питания E-bus , защита от короткого замыкания |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Ширина на изображении процесса |
128 x 8-битный вход , 128 x 8-битный выход , 16-битное управление , 16-битное состояние |
| конфигурация |
Конфигурация через контроллер , TwinCAT |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 170 мА |
| Особые свойства |
можно использовать только с TwinCAT |
| Масса |
ок. 55 g |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

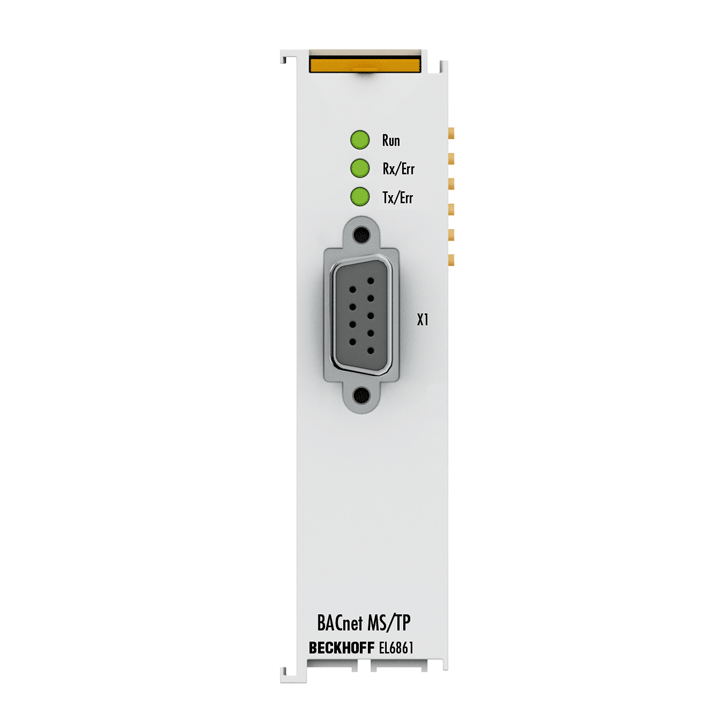

EL6861
Последовательный интерфейс EL6861 позволяет подключать устройства BACnet MS/TP (Master-Slave/Token-Passing) через интерфейс RS485. Можно подключить до 32 MS/TP устройств (до 64 при использовании трансиверов со сверхнизким энергопотреблением). Интерфейс EL6861 можно использовать только в сочетании с TwinCAT; требуется как минимум CX9020. При использовании TwinCAT 3 как минимум один CX81xx, поскольку драйвер BACnet MS/TP, интегрированный в TwinCAT, реализует связь через протокол MS/TP (BACnet версии 12). Конфигурация также выполняется в TwinCAT.
Интерфейс RS485 гарантирует высокую помехоустойчивость благодаря гальванически развязанным сигналам. EL6861 обеспечивает 1 x 5 V постоянного тока с током 20 мА (с гальванической развязкой, защитой от короткого замыкания) от источника питания E-bus для использования резисторов смещения (сетевое смещение).
Обычно к EL6861 подключаются следующие устройства:
- Преобразователь частоты
- Насос
- Приводы (особенно приводы клапанов)
- Устройства управления помещением
- Компактный контроллер (например, контроллер объемного расхода)
