| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Главный терминал DeviceNet® |
| Количество каналов |
1 |
| Полевая шина |
DeviceNet® |
| Стоимость трансфера |
125 , 250 , 500 кбод |
| Интерфейсы |
Разъем открытого типа , 5-контактный , согласно спецификации DeviceNet® , с гальванической развязкой (вилка входит в комплект поставки) |
| коммуникация |
DeviceNet® сетевой мастер (сканер) |
| Участник автобуса |
макс. 63 раба |
| Аппаратная диагностика |
Светодиоды состояния |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 260 мА |
| Особые свойства |
сканер DeviceNet® |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

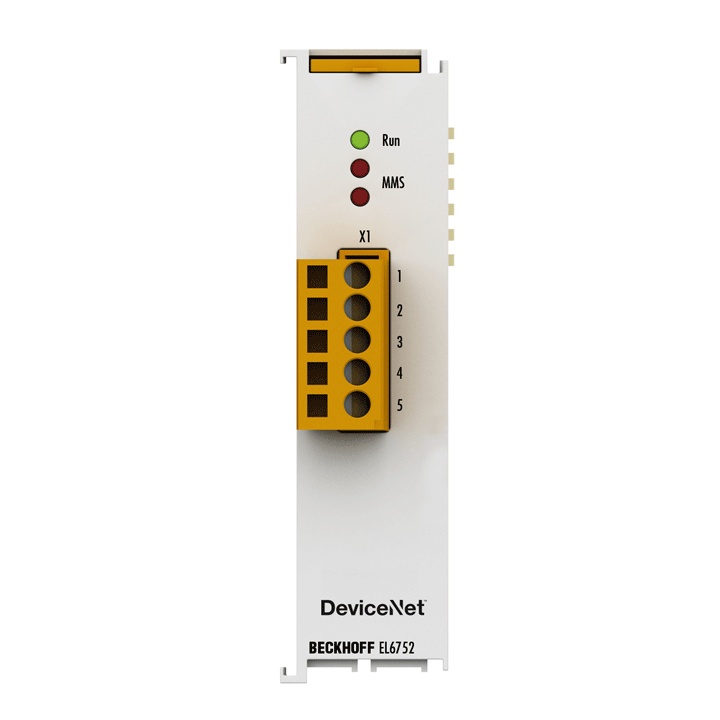

EL6752
Терминал позволяет интегрировать любые устройства DeviceNet® в терминальную сеть Ethernet и может использоваться в качестве ведущего устройства. Терминал DeviceNet® имеет мощную реализацию протокола со множеством функций:
- Поддержка всех режимов ввода-вывода DeviceNet®: опрос, изменение состояния, циклический, стробирующий.
- Диспетчер несвязанных сообщений (UCMM)
- Установленное автономное соединение, сообщения пульса устройства, сообщения о завершении работы устройства
- Автоматическая замена устройства (ADR)
- мощные интерфейсы параметров и диагностики
- Управление ошибками можно свободно настроить для каждого участника шины.
Как и карта DeviceNet®-PCI™ FC5201, EL6752 используется для подключения к сетям DeviceNet®, но позволяет экономить место, поскольку нет необходимости в слотах PCI™ в промышленном ПК.
Характеристики
